FU-1501 UWB (Ultra-Wideband) Konumlandırma Çalışma Kartı
FU-1501, UWB (Ultra Wide Band) teknolojisine dayalı bir konumlandırma kartıdır. Ana kontrol yongası olarak NRF52832 kullanır ve UWB sinyallerinin iletimini ve alımını sağlar. Konumlandırma yongası olarak DW1000 kullanılır; farklı firmware’ler yüklenerek ve farklı UWB konumlandırma taban istasyonlarıyla iş birliği yapılarak UWB TDOA (Varış Zamanı Farkı) yöntemiyle yüksek doğruluklu konum belirleme sağlanabilir. Çalışma kartı entegre bir ivmeölçer sensöre sahiptir; bu, hareket halindeki ve duran personelin konum belirleme frekansını akıllıca değiştirerek enerji tüketimini optimize eder. Çalışma kartında acil durum butonu (SOS) bulunur ve bu özellik bakım evleri gibi güvenlik izleme ortamlarında personelin konumlandırılmasını sağlar.
- Genel Bakış
- Teknik Özellikler
- Ürün Aksesuarları Listesi
- Garanti Hizmet Koşulları
- Önerilen Ürünler
Genel Bakış
Özellikler
İletişim modu ve işlev
· Farklı UWB taban istasyonu konumlandırmalarına uyum sağlamak için kullanılmamış firmware’i kullanın
· Konumlandırma frekansının akıllı kontrolü ile güç optimizasyonu sağlanarak kullanım süresi uzatılır.
· SOS tuşları, özel personel için tasarlanmış çevre birim yapılarını destekler

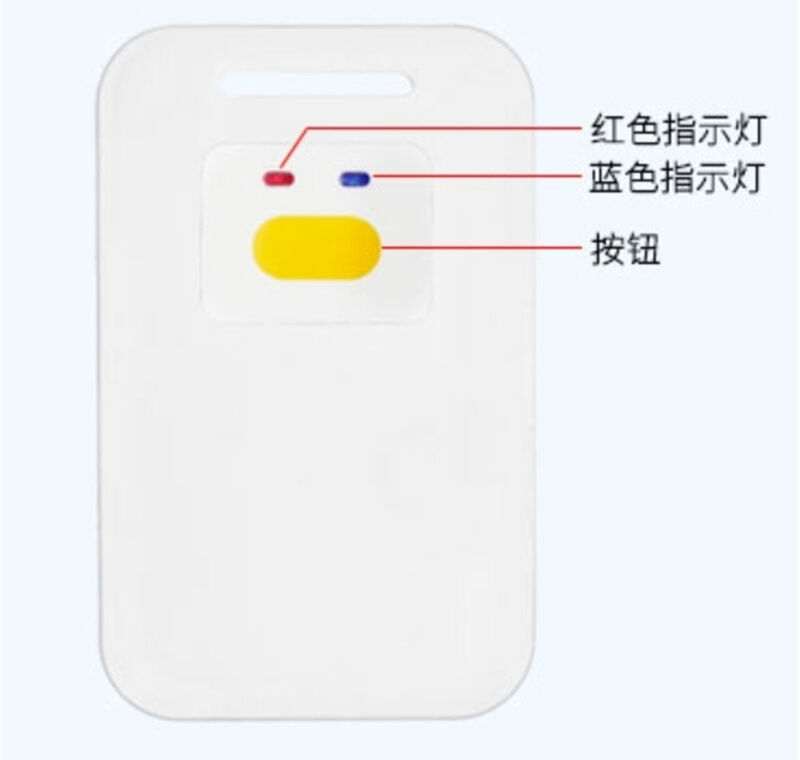

· 1 çok fonksiyonlu düğme
· 2 sinyal göstergesi

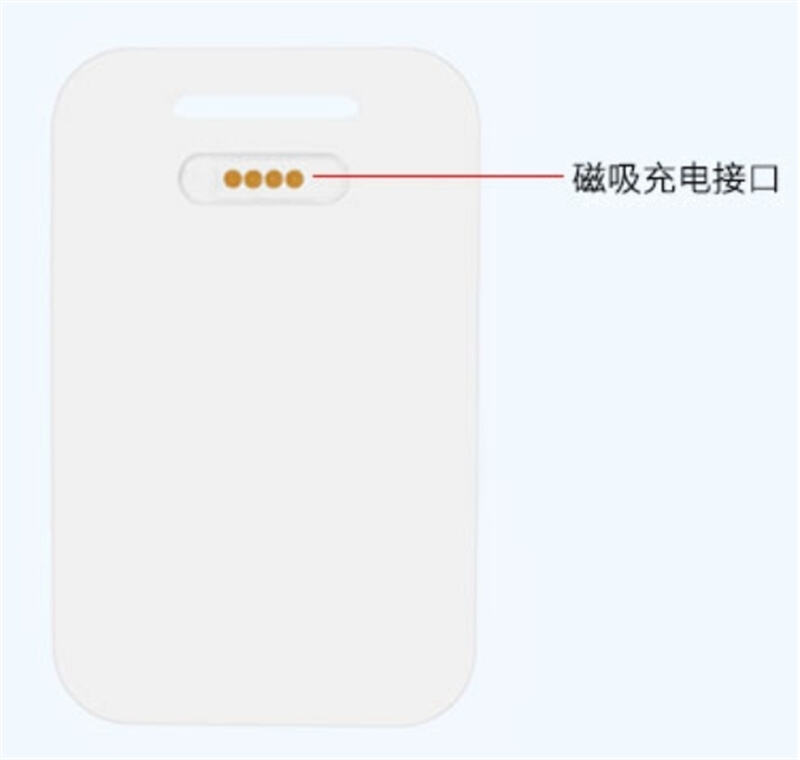

· 1 manyetik şarj portu Güç kaynağı ve enerji tüketimi
· DC 5 V çalışma gerilimi Çevresel koşullar
· Çalışma ortamı sıcaklığı: -20 ℃ ile +60 ℃ arasında
Uygulama
1. Yaşlı bakım evleri ve diğer güvenlik izleme amaçlı alanlarda personel yönelimlendirme
2. Hastane ortamında personel konumlandırma
3. Birim ziyaretçilerinin personel konumu
4. Endüstriyel üretim
5. Lojistik depolama
6. Güvenlik izleme
Teknik Özellikler
Cihazın elektriksel özellikleri
| Durum | Parametreler | Açıklama | Notlar |
| İletişim modu ve Genişletilmiş Arayüz | Kablosuz Arayüz | UWB (Ultra Geniş Bant) / BLE (Bluetooth) | |
| Güç | Şarj Arayüzü | Manyetik şarj arayüzü | |
| Şarj voltajı | 5V/1A | ||
| Bekleme durumundaki güç tüketimi | 50 µA | ||
| Çalışma güç tüketimi | Konumlandırma emisyonu 150 mA | ||
| Pil kapasitesi | 550mAh | ||
| Tek şarjla kullanım süresi | Yaklaşık 2 ay (1 Hz konumlandırma) | ||
| Temel çalışma parametreleri | Hareketli yenileme sıklığı | 10 Hz (varsayılan, değiştirilebilir) | |
| Durağan yenileme sıklığı | 1 Hz (varsayılan, değiştirilebilir) | ||
| Doğruluk | 10cm | ||
| Konumlandırma mesafesi | 25–50 m | ||
| Çalışma Sıcaklığı | -20~60 ℃ | ||
| UWB parametreleri | Frekans aralığı | Varsayılan: 3774~4243,2 MHz | |
| Protokol Standartları | IEEE 802.15.4-2011 UWB | ||
| desteklenen kanal | kanal 1-5 (değiştirilebilir) | ||
| BLE parametreleri | Saklama | 512 kB flash / 64 kB RAM | Varsayılan olarak kapalıdır; müşteri BLE işlevini açmayı seçebilir |
| Anlaşma | BLE 4.2 desteklenir | ||
| Frekans | 2400 MHz - 2483,5 MHz | ||
| Çevresel parametreler | Şarj voltajı | 5 V / 1 A | |
| Çalışma Sıcaklığı | -20~60 ℃ |
Mekanik özellikleri ve kullanım ortamı
| Durum | Parametreler | Açıklama |
| Şekil ve Yapı | Boyutlar | 85 × genişlik 54 × 7,5 mm kalınlık (± 1 mm) |
| Renk | Beyaz | |
| Kullanım ortamı | Çalışma Sıcaklığı | -20~60 ℃ |
Ürün Kullanımı
| Seri numarası | Fonksiyon | Adımlar |
| 1 | Arka kapısı | Mavi ışık yandığında anahtar düğmesine uzunca basın, ardından düğmeyi bırakın; mavi ışık 3 saniye boyunca yanmaya devam edecek ve sonra sönecektir; bu, başlatmanın başarılı olduğunu gösterir. Şarj işlemi sırasında çalışma kartı açık olacaktır. |
| 2 | Yardım için SOS | Çalışma kartı başarıyla açıldıktan sonra, acil durumda yardım çağrısı yapmak için 3 saniye boyunca düğmeye uzunca basın. |
| 3 | Kapanış | Başlatmadan sonra, anahtara arka arkaya üç kez kısa süreli basın (her basış arasında yaklaşık 0,4 saniyelik aralık olmalı); ardından son olarak uzunca basın. Kırmızı ışık yandıktan sonra sönerse, kapatma işleminin başarılı olduğunu gösterir. |
| 4 | Şarj | Eşleşen şarj kablosunun bir ucunu 5 V DC güç adaptörüne, diğer ucunu manyetik şarj arayüzü tutucusuna bağlayın. Kırmızı ışık, şarj edildiğini gösteren 1 saniyelik bir frekansla yanmaya başlar; mavi ışık yandığında ise şarjın tamamlandığını gösterir. Şarj cihazı çıkarıldığında mavi ışık söner. |
* Bize Ulaşın cihaz detayları ve özel cihazlar için.
Ürün Aksesuarları Listesi
Ekler Listesi
| Ad | Miktar |
| FU-1501 Konumlandırma İş Kartı | 1 |
Not: Cihazla birlikte verilen veya sonradan opsiyonel olarak sunulan ürünler bu listede yer almaz. Detaylı bilgi için lütfen satış departmanı ile iletişime geçiniz.
Önlemler ve çevre koruma talimatları
4.1 Dikkat Edilmesi Gerekenler
Bu ürünü güvenli ve etkili bir şekilde kullanabilmek için lütfen kullanım öncesinde aşağıdaki talimatları okuyun.
● Ürünün zarar görmesini önlemek amacıyla, bu ürünün kabuğunu açmaya yetkili olmayan kişiler kesinlikle izin verilmez.
● Ürün pil içerir; pil patlamasını önlemek için kesinlikle ateşe atılmamalı ve yanıcı-patlayıcı ortamlarda kullanılmamalıdır.
4.2 Çevre Koruma Talimatları
◆ Atık pilleri genel evsel atıklarla birlikte atmayın. Atık pillerin bertarafı ile ilgili yasal düzenlemelerin bulunduğu bölgelerde, lütfen yerel yönetim kurumunun ilgili yönetmeliklerine uyun ve çevre korumasına katkı sağlayın.
Garanti Hizmet Koşulları
Garanti hizmetinin kapsamı
● Garantili Ürünler:
Hizmetin Çin Halk Cumhuriyeti ilgili yasalarına ve yönetmeliklerine uyum sağlaması amacıyla bu garanti hizmeti sınırlı bir garanti olup yalnızca Shenzhen Quanshunhong Teknoloji A.Ş. (bundan sonra "Quanshunhong" olarak anılacaktır) veya yetkili bayileri tarafından satılan ürünler için geçerlidir.
● Garanti Süresi:
Ürün, satın alma tarihinden sevkiyat tarihine kadar belirtilen süre içinde normal kullanım koşullarında arıza vermesi halinde garanti kapsamında değerlendirilir. Müşteri garanti hizmeti talep etmek istiyorsa, ürünün satın alma tarihinden sevkiyat tarihine kadar bir yıllık garanti kapsamında olduğunu kanıtlamak amacıyla satın alma sözleşmesini, teslimat belgesini, arızalı cihazın seri numarasını (SN) ve arıza tanımını sağlamalıdır.
● Garanti kapsamı dışındaki durumlar:
a. Geçerli satın alma sözleşmeleri, fatura belgeleri veya kanıt sunamama (satın alma sözleşmeleri ve fatura belgelerinin içeriğinde yapılan değişiklikler ya da gerçek ürünlerle tutarsızlık gibi durumlar dahil).
b. Çizikler, çukurlar veya çöküntüler gibi yüzey hasarları.
c. Malzeme veya üretim süreci kusurlarından kaynaklanan hasarlar hariç olmak üzere piller ve diğer tüketim maddeleri.
d. Kazalar, kötüye kullanma, yanlış kullanım, yangın veya diğer doğal afetler nedeniyle meydana gelen hasarlar ya da uygun olmayan kullanım veya makul olmayan kendiliğinden bakım nedeniyle oluşan hasarlar (dış kuvvetlerden kaynaklanan hasarlar dahil).
e. Quanshunhong yetkili olmayan bakım personeli tarafından gerçekleştirilen bakım, değiştirme veya düzenleme işlemleri ürünün kalıcı hasar görmesine neden olabilir.
Açıklama
Bu garanti size belirli yasal haklar sağlar; ancak bu haklar, farklı ülkelerdeki farklı düzenlemelere bağlı olarak değişebilir. Ayrıca, her ülkenin yasaları tarafından öngörülen diğer yasal haklar, Quanshunhong tarafından dışlanmamış, kısıtlanmamış veya askıya alınmamıştır. Bu nedenle, aşağıdaki sınırlamalardan bazıları sizin için geçerli olmayabilir.
Yasalarla izin verildiği ölçüde, bu garanti maddesi yalnızca geçerlidir ve ürünün belirli bir amaç için uygunluğu, yasal gereklilikler veya diğer herhangi bir durum dahil olmak üzere, açık, zımni veya kanuni tüm diğer garanti koşullarını iptal eder; bunlar arasında ürünün satılabilirliği veya belirli bir amaç için uygunluğu da yer alır. Ayrıca, Quanshunhong, kullanım, yanlış kullanım, ürünün kullanılamaması veya ürün kusurlarından kaynaklanabilecek herhangi bir tesadüfi, özel, dolaylı veya dolaylı zarardan sorumlu tutulmayacaktır.
Quanshunhong, herhangi bir ülkenin yasalarına aykırı olarak edinilen ve/veya kullanılan ürünler veya hizmetler için garanti başvurularını reddetme hakkını saklı tutar.
Auction siteleri veya diğer Quanshunhong yetkili bayileri olmayan satıcılar aracılığıyla satılan ürünler bu garanti kapsamında değildir.
Ürün, inceleme sonrasında garanti kapsamı dışına düşüyorsa, Quanshunhong müşteri onayı alındıktan ve teklif ücreti tahsil edildikten sonra tamiri gerçekleştirecektir. Tamir edilen arızalar için Quanshunhong, aynı işlevsel arızalar için 90 günlük bir garanti verir.
Quanshunhong, ürünü veya yazılımı onarmak ya da değiştirmek hakkını saklı tutar. Quanshunhong, onarımları standart prosedürlere uygun olarak orijinal fabrika yedek parçaları kullanarak gerçekleştirir. Onarımın mümkün olmadığı durumlarda bazı ürünler, modüllerin veya tüm cihazın değiştirilmesiyle onarılır. Onarım malzemelerinde kıtlık yaşanması veya ürünün üretimine son verilmesi durumunda, garanti süresi içinde ürünün değer kaybı dikkate alınarak eşdeğer bir ürün ile değiştirilmesi sağlanır ya da müşteri onayıyla bir yükseltme yapılır ve fiyat farkı alınır. Garanti süresi sonrasında herhangi bir onarım hizmeti verilmez. Değiştirilen arızalı parçalar Quanshunhong’a aittir.
Önlemler
Ürün garantisine başvurmadan önce müşteriler, tüm önemli kişisel verilerini önceden yedeklemelidir ve yalnızca garanti kapsamında olan ürünleri sağlamalıdır. Bakım süreci sırasında ürün içindeki veriler kaybolabilir ve geri yüklenemez. Quanshunhong, veri yedekleme hizmeti sunmaz ve bakım öncesi ile sonrası arasındaki ilgili ayarların tutarlılığını garanti etmez.
