Linux 4 Portlu UHF RFID Okuyucu

Genel Bakış

Karakteristik

İletişim Modu ve Çevre Birimleri Arayüzü

DB9 Arayüzü RS232 Seri İletişimi Destekler

M12-5pin Güç Kaynağı ve RS232 Entegre Arayüzünü Destekler

Bluetooth 5.0 İletişimini Destekler

Güç kaynağı ve enerji tüketimi

DC12 V ila 36 V Çalışma Gerilimi Aralığı

Maksimum güç tüketimi 12 W

Çevresel Koşullar

Çalışma sıcaklığı/nem oranı: -20 ℃ ile +70 ℃ arası

Depolama sıcaklığı/nem oranı:

Koruma sınıfı: IP67 (çarpma ve düşmeye dayanıklı)

Uygulama

Evrensel UHF RFID Etiket Okuyucu/Yazıcı

Evrensel UHF RFID Veri Kaydedici

Akıllı yönetim dosyalama dolabı/kütüphane dolabı

Akıllı Varlık Yönetimi İstatistikleri Çalışma Masası

Erişim Kontrolü İstatistikleri Yönetim Sistemi

Sağlık/Tıp/Hemşirelik Uygulamaları

Endüstriyel otomasyon

depo lojistiği

Önsöz

FU-VEGA VEGA okuyucu, gelişmiş kablosuz tanımlama teknolojisi olan UHF RFID (Ultra Yüksek Frekanslı Radyo Frekansı Tanımlaması) üzerine kurulu bir üründür. Cihaz, bağımsız tek kontrol cihazı olup standart RS232 seri kablolu arayüz veya kablosuz Bluetooth 5.0 arayüz ile UHF RFID okuyucu/yazıcı olarak kullanılabilir; düz bir yapıya sahip, IP67 koruma sınıfına sahip ve kalın koruyucu muhafazaya sahiptir; otomatik üretim hatları, forklift tanımlama, endüstriyel tüneller/kanallar gibi çeşitli IoT alanlarında uygulama senaryolarına uygundur. Örneğin lojistik yönetimi, envanter kontrolü, tedarik zinciri yönetimi, varlık takibi ve diğer alanlarda kullanılır.

Teknik Özellikler

Cihazın elektriksel özellikleri

Mekanik özellikleri ve kullanım ortamı

Ürün Yapısı ve Arayüzü

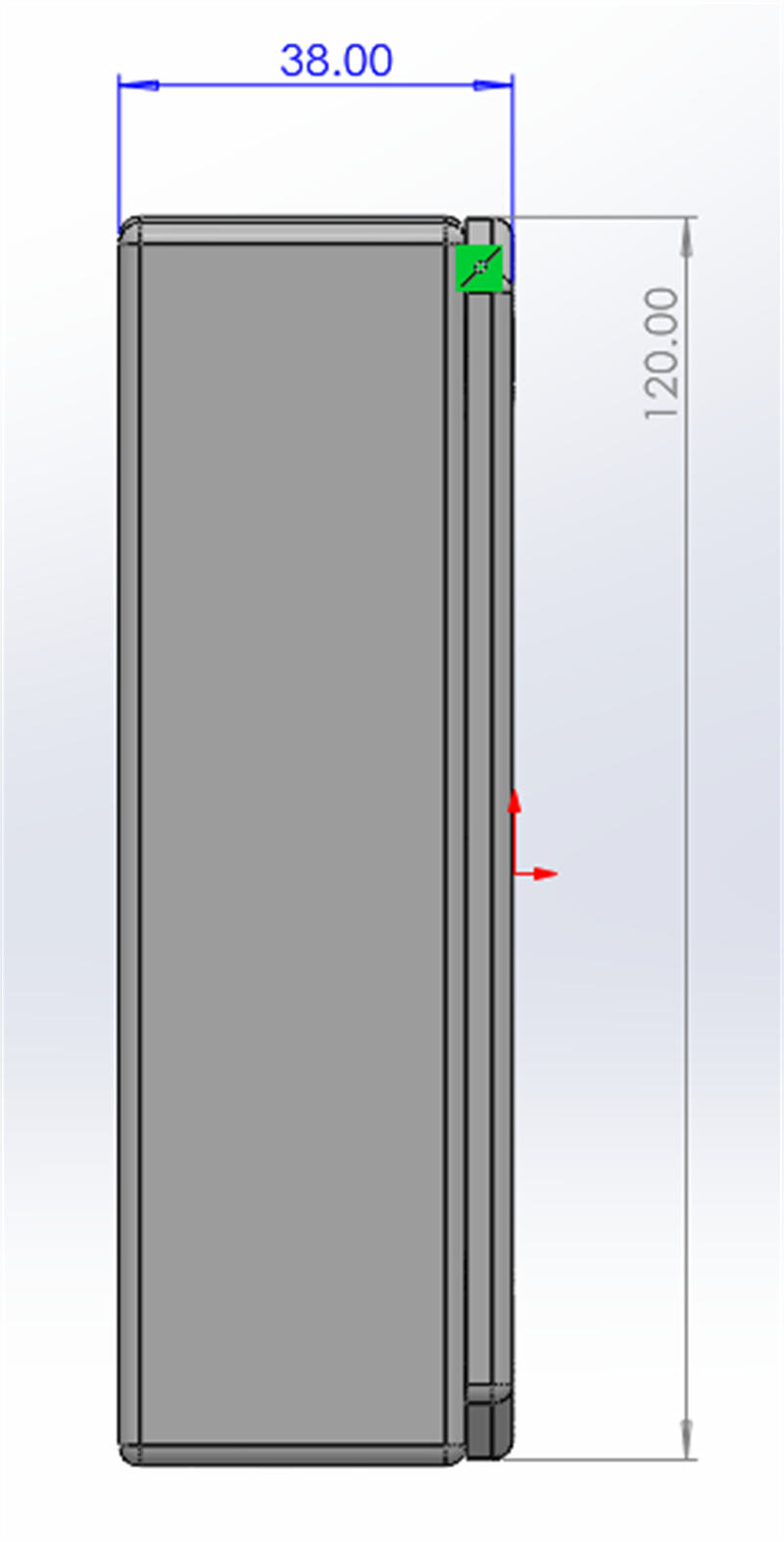

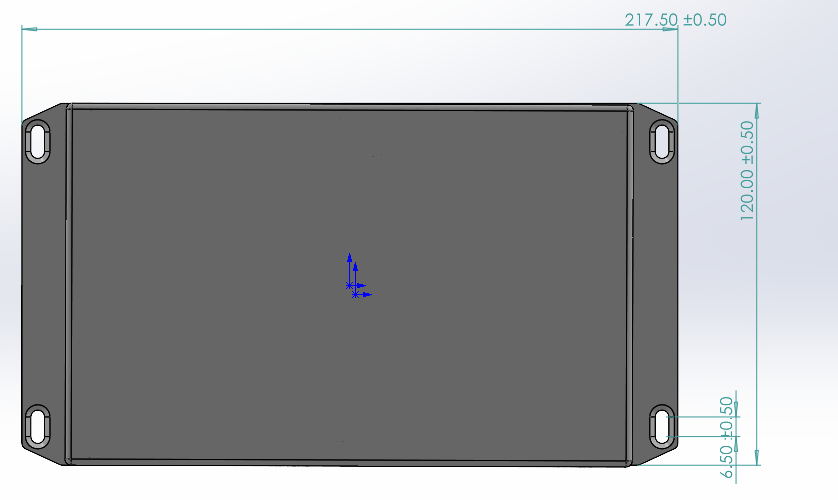

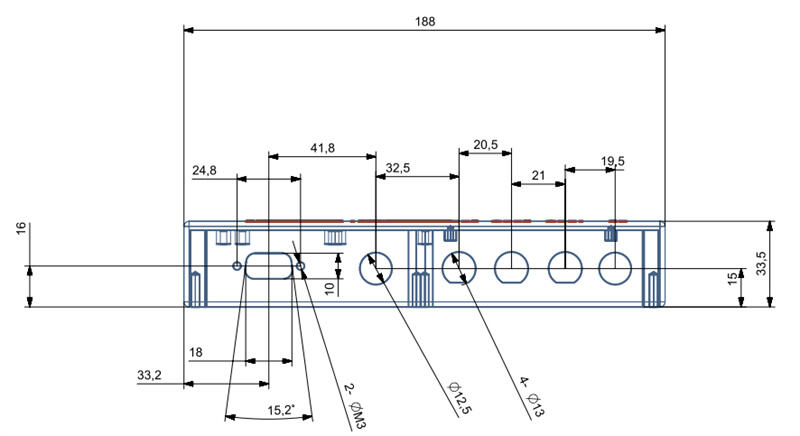

Ürün Boyutu

Ürün boyutları tablosu:

217,5 mm * 120 mm * 38 mm

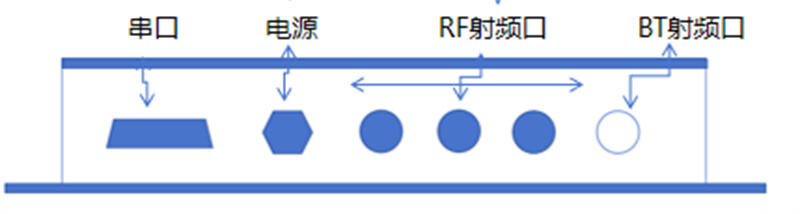

3.2 Arayüz Tanımı:

Arayüz tanımı:

Seri arayüz: DB9 dişi, RS232 iletişimi

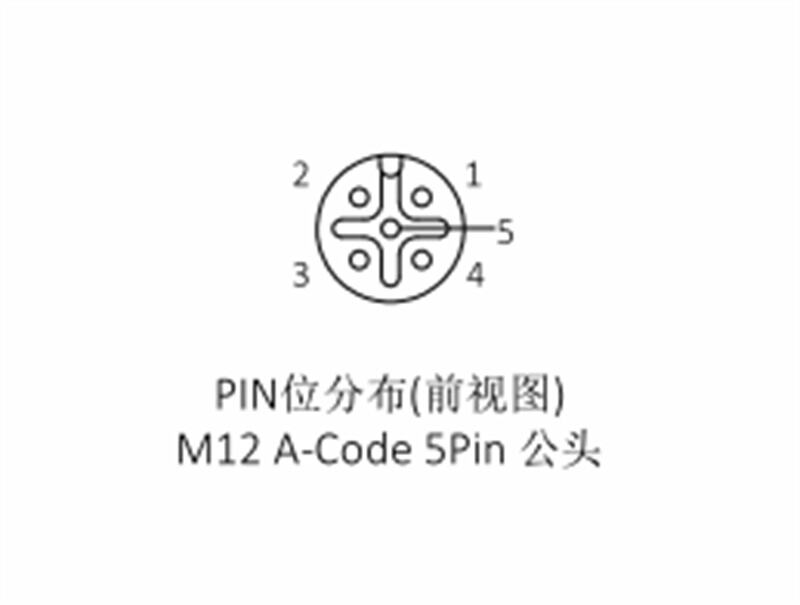

Güç arayüzü: M12-5 pimli havacılık erkek, DC + RS232 entegre arayüz (DC aralığı 12-24 V)

RF bağlantı noktası: TNC erkek (dış dişli, iç iğneli) * 3, RF anten arayüzü

BT RF bağlantı noktası: SMA dişi başlık (dış dişli, iç delik), Bluetooth anten arayüzü

3.3 Tipik Arayüz Bağlantıları ve Uygulamaları

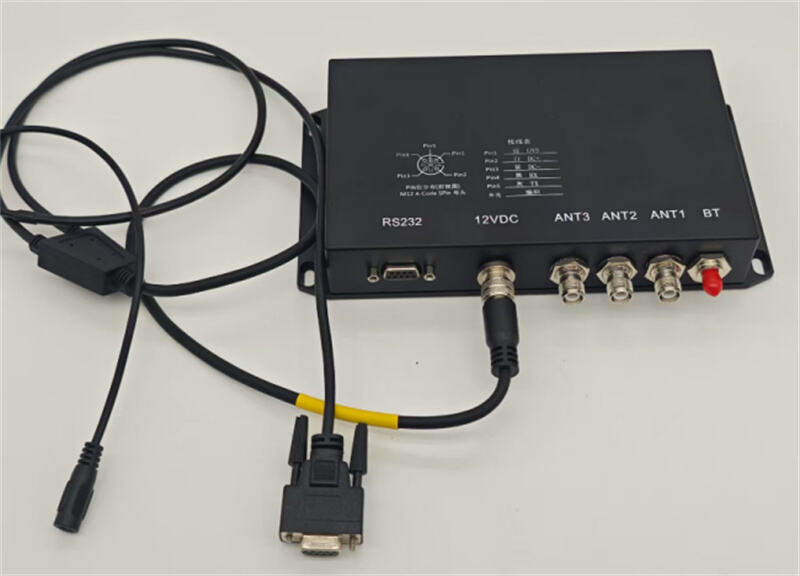

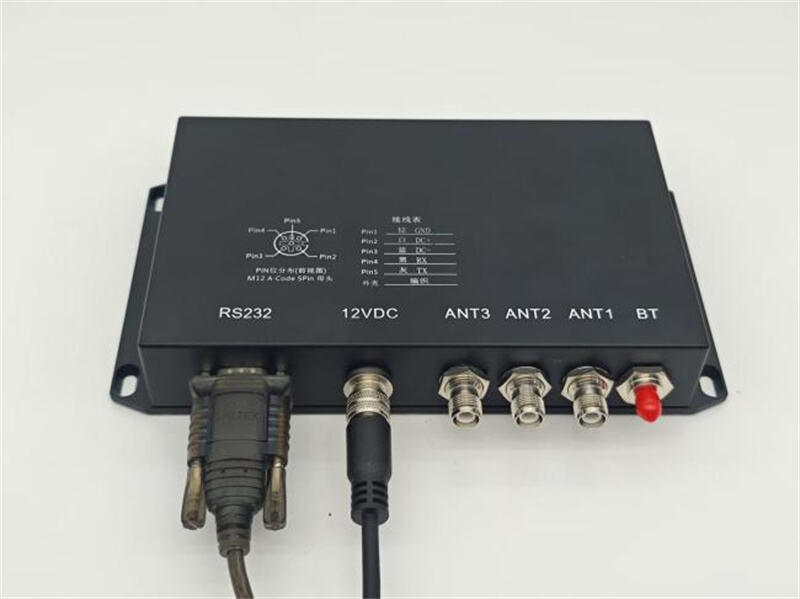

3.3.1 Kablolu bağlantı:

RS232 doğrudan bağlantı: Kısa mesafeli bağlantılar için veya tüm makine kanalı ekipmanları için uygundur.

DC RS232 entegre bağlantı: Uzun mesafeli bağlantılar için uygundur; M12-5 pinli ekranlı uzatma kablosu kullanılır ve maksimum 10 metre iletim mesafesini destekler. Üretim hattı, forklift ve depo entegre ekipmanlarında kullanılması için uygundur.

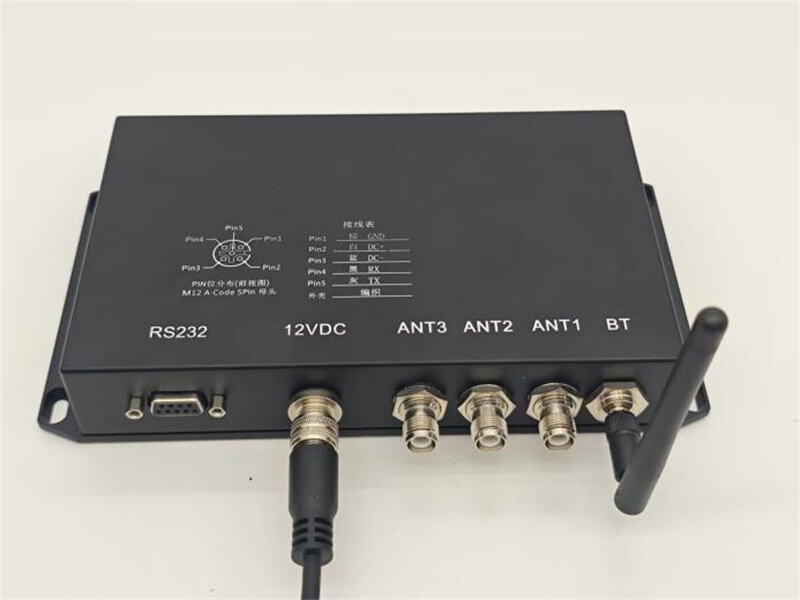

3.3.2 Kablosuz Bluetooth Bağlantısı:

Kablosuz bağlantı menzili:

Ekipmanın çevresinde 2,6 metrelik yarıçap içinde kararlı yüksek hızda iletişim;

Ekipmanın çevresinde 5 metrelik yarıçap içinde kararlı düşük hızda bağlantı;

Bluetooth maksimum oynatma menzili: 9 metre

Kablosuz Bluetooth bağlantısı; cihazın yalnızca güç kaynağına bağlanması gerekir, cihazın menzilinde bilgisayar veya tablet ile kablosuz bağlantı sağlanabilir.

Kablolu bağlantıların karmaşık veya uygun olmadığı alanlara uygundur; örneğin mobil forkliftler ve geçici muayene alanları.

Ürün Aksesuarları Listesi

Aksesuar Listesi

Not: Cihazla birlikte verilen veya sonradan opsiyonel olarak sunulan ürünler bu listede yer almaz. Detaylı bilgi için lütfen satış departmanı ile iletişime geçiniz.

Garanti Hizmet Koşulları

1. Garanti Hizmeti Kapsamı

● Garantili Ürünler:

Halk Cumhuriyeti Çin'in ilgili yasalarına ve idari düzenlemelerine uygun olarak bu garanti hizmeti, Shenzhen Fuwit Technology Co., Ltd. (bundan sonra "Fuwit" olarak anılacaktır) veya yetkili dağıtımcıları tarafından satılan ürünler için geçerli sınırlı bir garanti olup yalnızca bu ürünlerde geçerlidir.

● Garanti Süresi:

Nakliye tarihinden itibaren belirtilen süre içinde normal kullanım koşullarında arıza gösteren ürünler, garanti hizmeti kapsamında değerlendirilir. Garanti hizmeti talep eden müşteriler, ürünün nakliye tarihinden itibaren bir yıllık garanti kapsamına girdiğini kanıtlamak amacıyla bir satın alma sözleşmesi, teslimat makbuzu, arızalı cihazın seri numarası (SN) ve sorunun tanımını sağlamalıdır.

● Garanti Kapsamı Dışında Kalanlar:

a. Geçerli bir satın alma sözleşmesi, teslimat makbuzu veya satın alma kanıtı (düzenlenmiş satın alma sözleşmeleri veya makbuzlar dahil olmak üzere) sağlanmaması ya da belgeler ile gerçek ürün arasında uyuşmazlık olması.

b. Çizikler, çukurlar veya çöküntüler gibi yüzey hasarları.

c. Piller gibi tüketim malları; ancak bu mallarda malzeme veya üretim kaynaklı kusurlar durumunda istisna yapılır.

d. Kazalar, yanlış kullanım, uygun olmayan taşıma, yangın, doğal afetler veya uygun olmayan bakım nedeniyle meydana gelen hasarlar (dış kuvvet kaynaklı hasarlar dahil).

e. Yetkisiz personel tarafından yapılan onarımlar, modifikasyonlar veya değişiklikler, ürünün kalıcı hasara uğramasına neden olabilir.

2.Tanım

● Bu garanti politikası, ülkenize göre değişebilen belirli yasal haklar sağlar. Bu politika, diğer ulusal yasalar kapsamında var olan kanuni haklarınızı hariç tutmaz, sınırlamaz veya askıya almaz. Aşağıdaki sınırlamalardan bazıları sizin için geçerli olmayabilir.

● Kanunlarca izin verildiği ölçüde, bu garanti politikası tek başına geçerlidir ve ticari satılabilirlik, belirli bir amaç için uygunluk veya diğer kanuni hükümler kapsamında yer alan herhangi bir şart dahil olmak üzere tüm açık, zımni veya kanuni garantileri ortadan kaldırır. Ayrıca Fuwit, ürünün kullanılması, yanlış kullanımı, kullanılamaması veya ürün kusurlarından kaynaklanan dolaylı, özel, tesadüfi veya sonuçlanan zararlardan sorumlu değildir.

● Fuwit, ulusal yasalara aykırı olarak edinilen ve/veya kullanılan ürünler veya hizmetler için garanti taleplerini reddetme hakkını saklı tutar.

● Fuwit'in yetkili olmayan dağıtım ortaklarından veya açık artırma sitelerinden satın alınan ürünler bu garanti kapsamında değildir.

● Ürün, inceleme sonrasında garanti kapsamı dışına düşüyorsa, Fuwit, müşteri onayı alındıktan ve teklif edilen ücret tahsil edildikten sonra yalnızca tamirat işlemlerini gerçekleştirecektir. Tamir edilen parçalar, aynı işlevsel arıza için 90 gün süreyle garanti altındadır.

●Fuwit, ürünü veya yazılımı onarmak ya da değiştirmek hakkını saklı tutar. Onarımlar, orijinal üretici parçaları kullanılarak standart prosedürlere uygun şekilde gerçekleştirilecektir. Ürün onarılamazsa, bir modül ya da tam bir ünite ile değiştirilebilir. Onarım parçaları stokta yoksa veya ürün üretimden kaldırılmışsa, Fuwit, garanti süresi içinde hurda değerine göre eşdeğer bir ürün ile değiştirme imkânı sunar ya da müşteri onayıyla ek ücret karşılığında bir yükseltme seçeneği önerir. Garanti süresi dışındaki ürünler için onarım hizmeti sağlanmaz. Herhangi bir şekilde değiştirilen arızalı parçalar, Fuwit’in mülkiyetine geçer.

3. Önlemler

● Garanti hizmeti talep edilmeden önce müşteriler, tüm kişisel ve önemli verilerini yedeklemeli ve yalnızca arızalı ürünü tamir için göndermelidir. Tamir süreci sırasında cihazda depolanan tüm veriler kaybolabilir ve kurtarılamaz. Fuwit, veri yedekleme hizmeti sunmaz ve sistem ayarlarının tamir öncesi ile sonrası arasında aynı kalacağını garanti etmez.
