Masaüstü UHF RFID entegre makine FU-M6-USB-N
FU-M6-USB-N, üstün ThingMagic M6e-NANO modüllerini çekirdek olarak kullanan masaüstü RFID tek parça cihazdır. FU-M6-USB-N tek parça cihazı, görünüşü hafif ve şık olup kurulumu kolaydır ve dış görünüşü bozmadan kullanılabilir; bu nedenle RFID etiketlerinin okunması ve yazılması gibi bağlama işlemlerine uygundur. Aynı zamanda cihaz, kullanıcıların hızlı ve kolay kullanımını sağlayan bir durum göstergesi ışığı, uyarı sesi ve açma/kapama düğmesine sahiptir.
- Genel Bakış
- Teknik Özellikler
- Cihaz görünüşü yapısı
- Önerilen Ürünler
Genel Bakış
Ürün Tanıtımı
FU-M6-USB-N UHF RFID masaüstü çalışma tezgâhı, Thing Amgic serisinin M6e-NANO’sunu temel alarak entegre akıllı masaüstü UHF RFID ince ve hafif tek parça cihazı simüle eder. Bu cihazın çekici bir görünümü vardır ve estetik ve modaya zarar vermeden kullanımı kolaydır. Elektronik yönetim projelerindeki iş istasyonlarında bilgisayar bağlantısıyla yapılan işlemler için uygundur. Bazı metal yüzeylere takılan etiketler ve veri ile başlatılamayan düzensiz etiketler için okuma, yazma ve bağlama gibi başlatma işlemlerini gerçekleştirebilir. Hızlı ve verimli, gösterim kaydı ve okuma teknolojilerini destekler. Bu cihaz, ışık ve ses fonksiyonlarının yanı sıra anahtar fonksiyonlarına da sahiptir. Kullanımı son derece kullanıcı dostudur ve kullanıcıların işlem yapmaya hızlıca başlamasını sağlar. Uyarı mesajı, akıllı beyin kayıtları, arşiv bilgi sistemleri ve varlık yönetimi gibi alanlarda yaygın olarak kullanılabilir.
Ürün Özellikleri
1. FCC902-928 MHz veya diğer belirtilen özelliklerle (ETSI(Avrupa Birliği) 865,6-867,6 MHz veya MIC(Güney Kore) 910-914 MHz veya SRRC-MII(Çin Halk Cumhuriyeti) 920-925 MHz) uyumludur;
2. Etiket çipleriyle mükemmel uyumluluk sağlar; Alien H3, Impinj M serisi, NXP G2x* ve G2i* serisi ile ID Cool Log etiket çiplerini destekler;
3. ThingMagic Mercury API gömülü işletim sistemi desteği sağlanmıştır. .NET ve Java için SDK’lar sayesinde arayüzler kolayca özelleştirilebilir; bu da okuyucular üzerinde gerekli denetimi sağlamayı mümkün kılar.
4. Bu cihaz, kullanıcı dostu bir yapıya sahip olup gösterge ışıkları, uyarı sesleri ve anahtar düğmeleriyle donatılmıştır; bu sayede kullanıcılar işlemi hızlıca başlatıp kullanmaya başlayabilirler.
FU-M6-USB-N UHF RFID protokolü, ISO/IEC 18000-6C standardını destekler
FU-M6-USB-N, FCC902-928 MHz veya diğer belirtilen özelliklerle (ETSI(Avrupa Birliği) 865,6-867,6 MHz veya MIC(Güney Kore) 910-914 MHz veya SRRC-MII(Çin Halk Cumhuriyeti) 920-925 MHz) uyumludur.
FU-M6-USB-N, Thingmagic RFID modülü algoritmalarının avantajlarını tam olarak ortaya çıkarır. Mükemmel etiket çip uyumluluğu, Alien H3, Impinj M serisi, NXP G2x* ve G2i* serileri ile ID Cool Log etiket çiplerini destekler. Etiket uyumluluğu açısından bu ürün sektörde eşsizdir.
FU-M6-USB-N, ThingMagic Mercury API gömülü işletim sistemlerini tam olarak destekler; .NET ve Java için SDK sağlar ve okuyucuyu kontrol etmek amacıyla arayüzleri kolayca özelleştirmenize olanak tanır.
Önemli:
Ürün üreticisinin yetkili personelinin rehberliği olmadan okuyucu-yazıcı ekipmanını keyfi olarak sökün veya monte etmeyin; aksi takdirde elektrik çarpması ve ekipman parçalarının hasar görmesi riski oluşabilir.
Ekipman parçalarının zarar görmesini veya cihazın normal dışı çalışmasını önlemek için okuyucu ekipmanına bastırmayın veya darbe uygulamayın.
Kullandığınız güç kaynağının iyi topraklandığından emin olun; aksi takdirde biriken statik elektrik, cihazı ve temel RFID modülünü hasara uğratabilir.
Uyarı:
Yaşam ortamında ürün radyo frekansı girişimine neden olabilir. Bu durumda kullanıcılar, girişime karşı çözüm almak zorundadır. Ürün uzun süre kullanılmayacaksa lütfen cihazın gücünü kapatın.
Teknik Özellikler
| Etiket/Transfer Protokolü | |
| Etiket Protokolü | EPC Sınıf 1 Gen 2 (ISO18000-6C) |
| RF arayüz parametreleri | |
| Anten konektörü | entegre 4,5 dBic yüksek performanslı anten |
| RF çıkışı | 0–27 dBm (0,01 dBm’lik adımlarla ayarlanabilir) |
| Frekans özellikleri |
SRRC-MII 920,1–924,9 MHz (Çin Halk Cumhuriyeti) FCC 917,4–927,2 MHz (Kuzey Amerika); ETSI 865,6–867,6 MHz (AB); KCC 917–923,5 MHz (Kore); MIC 916,8–923,4 MHz (Japonya); TRAI 865–867 MHz (Hindistan); ACMA 920–926 MHz (Avustralya); AÇIK 859–873 MHz VE 915–930 MHz Özelleştirilebilir kanal planı. |
| İletim Kontrol Arayüzü | |
| Konektör | USB arayüzü |
| Gösterge lambası | Iki renk |
| Fiziksel özellik | |
| Boyut | 385 (uzunluk) × 270 (genişlik) × 20 (yükseklik) mm |
| Ağırlık | 1800g |
| Güç Kaynağı | |
| DC güç kaynağı | DC 12V |
| DC besleme akımı | 2A |
| ESD Koruma | |
| Güç sinyali | ± 8 kV temas deşarjı; ± 15 kV hava deşarjı |
| Anten sinyali | ± 4 kV temas deşarjı; ± 15 kV hava deşarjı |
| Performans | |
| Etiket okuma hızı | >200 etiket/sn |
| İletişim Modu | |
| İletişim arayüzü | USB arayüzü |
| Çevresel özellikler | |
| Çalışma sıcaklığı | -10 °C ile +50 °C arasında |
| Depolama sıcaklığı | -20 °C ile +65 °C arasında |
| Bağıl Nem | 5-95% yoğuşmasız |
| Kimlik Doğrulama ve Güvenlik | |
| Ilgili sertifika | RFID modülü uyumluluğu: FCC 47 |
| DİĞER | RoHS |

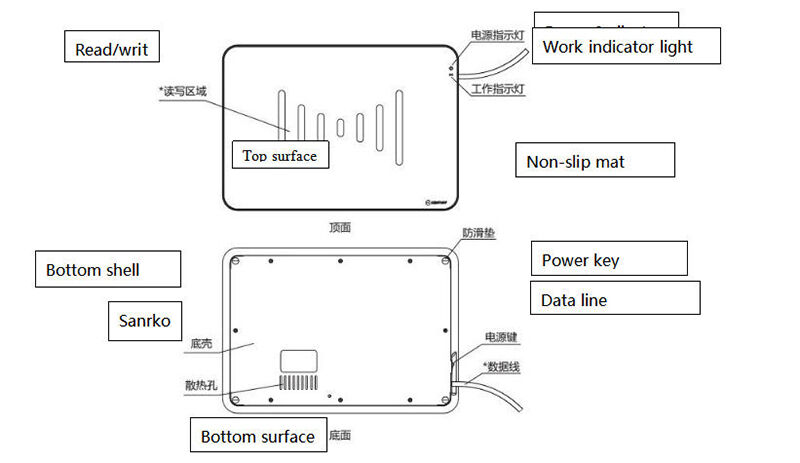

Cihaz görünüşü yapısı
Okuma/yazma bölgesi tanımı:
Okuyucu-yazıcı alanı, RFID okuma kapsama alanıdır. Temel menzil aşağıdaki şekilde gösterilmiştir. Kullanım sırasında etiketi okumak için lütfen etiketi bu alana yerleştirin.
FU-M6-USB-N tek parça makine

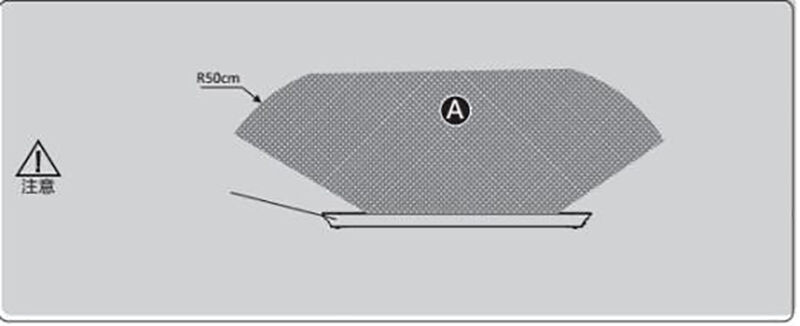

Şekil A’da gösterildiği gibi, tek parça makinenin okuma işareti merkez alınarak, tek parça makinenin üstündeki yarıçap 50 cm ve boyutu 140° olan uzay alanı, etiketin geçerli tanımlama alanıdır.
Gösterge ışığı tanımı:
| Gösterge ışığı türü | Renk | Gösterge durumu | Açıklama |
| Açıklama | Kırmızı | Chang Liang | Mevcutu aç |
| Çalışma durumu göstergesi ışığı | Mavi | Sıkça bozulur | RFID sisteminin hazırda bekleme durumu |
| 2 Hz döngülü kıvılcım | Etiket başarıyla okundu |
Boyut açıklaması:
| Model | FU-M6-USB-N tek parça makine |  |
|
| Boyut | Uzunluk | 385 mm | |
| Genişlik | 270mm | ||
| Boy | 20mm | ||
| Ağırlık | 1800g | ||
