FU-Astra-M6 RFID entegre okuyucu
FU-Astra-M6, anten ve okuyucunun entegre tasarımıyla birlikte küçük boyutlu bir ultra yüksek frekans (UHF) okuma/yazma cihazıdır. Yüksek performanslı tek portlu bir modül entegre eder ve ISO18000-6C protokolünü destekler. Çıkış gücü 0 dBm ile 27 dBm arasında ayarlanabilir. Okuyucu zarif ve kompakt yapıya sahiptir; uzun okuma mesafesi, yüksek doğruluk, hızlı işlem hızı, güçlü parazit direnci sunar ve birden fazla iletişim arayüzünü destekler. Üstün koruma performansına sahiptir ve kurulumu ile kullanımı kolaydır.
- Genel Bakış
- Teknik Özellikler
- Önerilen Ürünler
Genel Bakış
FU-Astra-M6, entegre anten ve okuyucuya sahip küçük bir UHF okuma/yazma cihazıdır. Yüksek performanslı tek portlu bir modülü entegre eder, ISO18000-6C protokolünü destekler ve çıkış gücü 0 dBm ile 27 dBm arasında ayarlanabilir.
Okuyucu zarif ve kompakt yapıya sahiptir; uzun okuma mesafesi, yüksek doğruluk, yüksek hız, güçlü parazit direnci sunar ve çeşitli haberleşme arayüzlerini destekler. Ayrıca üstün koruma performansına sahiptir ve kurulumu ile kullanımı kolaydır.
Uygulama Szenaryoları
Araç erişim kontrolü yönetimi, otoparklar ve otomatik araç tartım endüstrisi gibi akıllı araç yönetimi; üretim otomasyonu, görsel yönetim vb.; konteyner yönetimi, palet yönetimi gibi lojistik endüstrisi; elektronik biletler ve personel erişim kontrolü; varlık giriş-çıkış yönetimi vb.
Tipik uygulama youdaoplaceholder
• Araç erişim kontrolü yönetimi, otopark, otomatik araç tartım endüstrisi gibi akıllı araç yönetimi
• Üretim otomasyonu, görsel yönetim vb.
• Konteyner yönetimi, palet yönetimi gibi lojistik
• Elektronik biletler ve personel erişim kontrolü
• Varlık depolama yönetimi vb.
Teknik Özellikler
| Fiziksel parametre | |
| Boyut | 129 mm x 129 mm x 45 mm |
| Weighe | 437 g |
| Alüminyum malzemesi | kabuk + PC |
| Güç Kaynağı | DC12V/3A |
| Radyo frekansı parametresi | |
| Modül | yüksek performanslı RFID modülü |
| RFID protokolü | EPCglobalGen2V2 (ISO18000-63) |
| Frekans | FCC (Kuzey Amerika, Güney Amerika) 917,4–927,2 MHz; SRRC-MII (Çin Halk Cumhuriyeti) 920,1–924,9 MHz; |
| Radyo frekansı gücü | 0 dBm ile +27 dBm arasında ayarlanabilir. |
| Etiket envanterleme oranı | Saniyede en fazla 200 etiket. |
| Eksen Oranı | <1.3:1 |
| İletişim arayüzü | RS232/RJ-45 10M/100M uyumlu Ethernet arayüzü. |
| GPIO arayüzü | 1 Giriş/1 Çıkış (entegre optik kuplör izolasyonlu), entegre hoparlör. |
| RFID Anteni | 1 adet 6 dBi dairesel polarize anten |
| Etiket okuma mesafesi | 0–6 m (etiket performansına ve test ortamına bağlı olarak). |
| Etiket yazma mesafesi | 0–3 m (etiket performansına ve test ortamına bağlı olarak). |
| Çalışma Ortamı | |
| Çalışma sıcaklığı | -20 °C~+60 °C |
| Depolama Sıcaklığı | -20 °C~+80 °C |
| nem | %5–%95 nem oranı (yoğuşmasız) |
| Koruma seviyesi | IP54 |
| Geliştirme desteği | |
| API desteği | C#/.NET, Java, C |

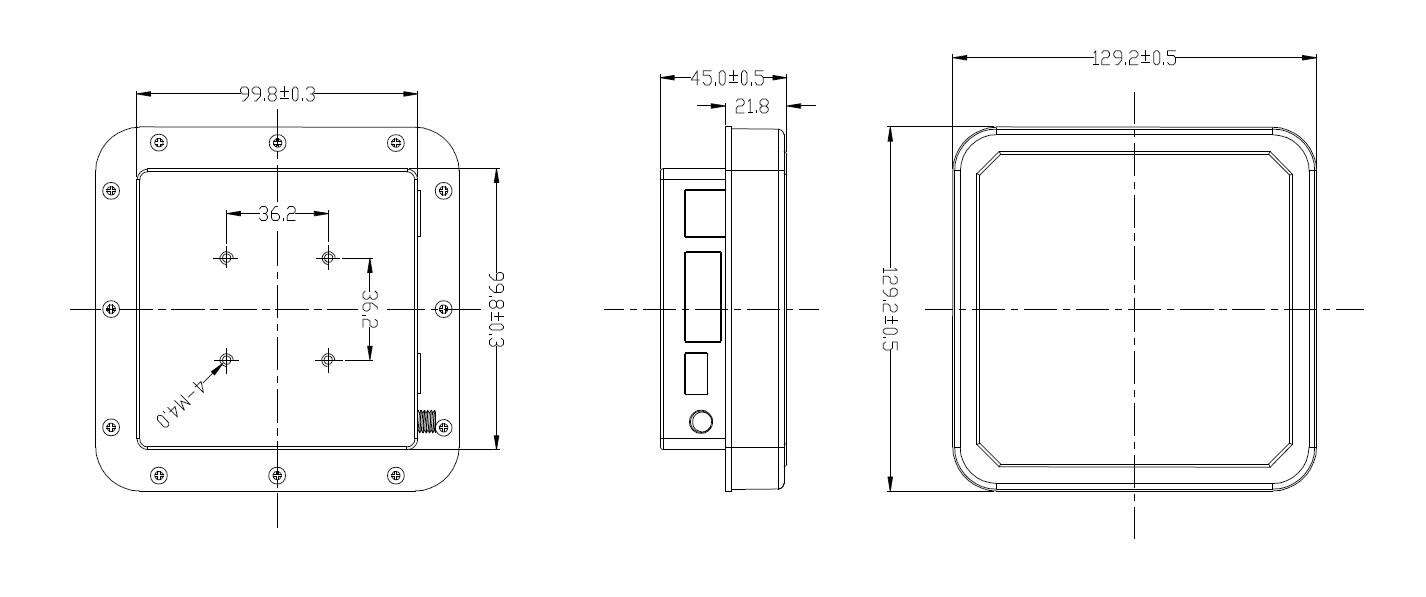

Ekipman Boyutu

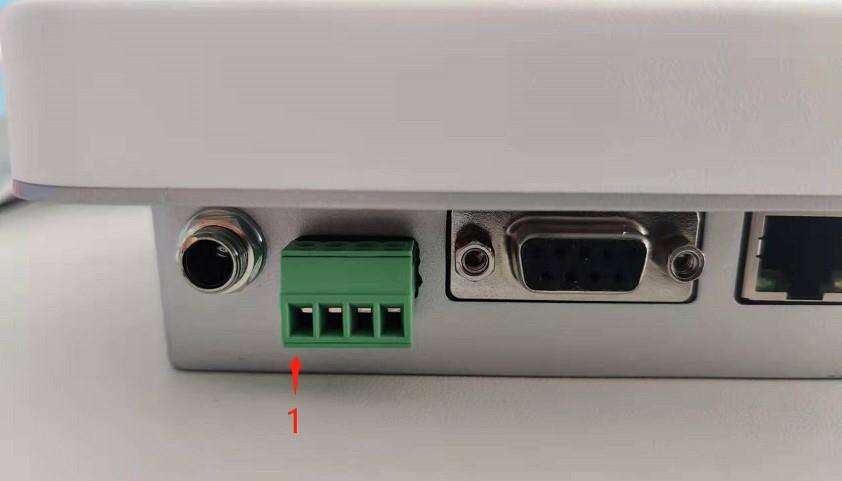

GPIO arayüzü tanımı
| 1 | GPIO1_IN+ | Modülün GPIO1 girişi, harici giriş anodu, iç optokuplör anoduna bağlanır. |
| 2 | GPIO1_IN- | Modülün GPIO1 girişi, harici giriş katodu, iç optokuplör katoduna bağlanır. |
| 3 | GPIO2_OUT+ | Modülün GPIO2 çıkışı, rölenin normalde açık pozitif kutbunu kontrol eder. |
| 4 | GPIO2_OUT- | Modülün GPIO2 çıkışı, rölenin normalde açık negatif kutbunu kontrol eder. |
| ziller | GPI04_OUT | Modülün GPIO4 çıkışı yüksek olduğunda bip sesi çıkar, çıkış düşük olduğunda bip sesi durur. |
