FU-808CL / 4G+BD+UWB Entegre Konumlandırma Araç Etiketi
FU-808CL / 4G+BD+UWB entegre konumlandırma taşıma tipi etiketi; dahili 4G Cat.1 veri kartı ile donatılmıştır ve açık alanda 4G iletişimi, BD ve GPS konumlandırması gereksinimlerini karşılar; ayrıca tünellerde UWB konumlandırmayı da destekler. UWB, yüksek gürültü direncine sahip alt-metre düzeyinde konumlandırma sağlar. Dış iletişim göstergesi ve açma/kapama düğmesi 5000 mAh’lik şarj edilebilir lityum manganat pil ile desteklenir. Genel IP67 koruma sınıfı, zorlu iç ve dış ortamlarda kullanım gereksinimlerini karşılar. Araçların veya eşyaların gerçek zamanlı konumlandırılmasını sağlar ve değerli hedefler için faaliyet yörüngesi izlenebilirliğini sunar.
- Genel Bakış
- Teknik Özellikler
- Ürün Yapısı
- Garanti Hizmet Koşulları
- Önerilen Ürünler
Genel Bakış
Tipik Uygulamalar
Kömür, elektrik ve kimya endüstrisi
2. Depolama ve lojistik
3. Tünel konumlandırması
Ana Özellikler
4. 4G+BD+GPS+UWB entegre konumlandırmayı destekler
5. UWB, yüksek girişim direncine sahip alt-metre düzeyinde konumlandırmayı sağlar
6. IP67 koruma sınıfı
7. M12 havacılık arayüzü üzerinden şarj edilir
8. İletişim durumu göstergesi ve açma/kapama fonksiyonunu destekler
Teknik Özellikler
| Temel parametre teknik özellikleri tablosu | |
| Ağırlık | En fazla 280 g |
| Boyut | 150 mm * 85 mm * 35 mm |
| Koruma | IP67 |
| Sürekli çalışma süresi | Maks. 70 gün (1 Hz konumlandırma frekansı) |
| Konumlandırma frekansı | 0,1 ila 20 Hz arası ayarlanabilir |
| Pil Türü | 5000 mAh / 3,7 V |
| Şarj ve Deşarj Döngüleri | 300 defadan fazla |
| Şarj Metodu | M12-4 pimli havacılık fişi; tam şarj süresi ≥ 2 saat |
| Kurulum Yöntemi | Dört kenardaki konumlama delikleri sabittir |
| Çalışma Ortamı | Sıcaklık: -10 °C ile 60 °C arasında; Ortalama bağıl nem: ≤ %95 (25 °C’de) |
| Elektrikli cihaz özellikleri | Çalışma gerilimi: DC3.3V Çalışma frekansı: 4 GHz Radyo frekansı bant genişliği: 500 MHz |
| Pil özellikleri | |
| Pil hücresi bilgileri | 955565/5000 mAh/3,7 V |
| Şarj sınırlama gerilimi | 4,20 V ± 0,02 V |
| Nominal voltaj | 3.70v |
| Deşarj Kesme Voltajı | 3.0v |
| Açık Devre Gerilimi | 3,80–4,00 V |
| Pilin iç direnci | ≤ 260 mΩ |
| Adımlama Kapasitesi | 5000ma |
| Standart şarj akımı | 0.2c |
| Maksimum şarj akımı | 0.5c |
| Standart boşaltma akımı | 0.2c |
| Maksimum deşarj akımı | 1,0C |
| Çalışma Sıcaklığı | Şarj sıcaklığı: 0 °C ila 45 °C Deşarj sıcaklığı: -20 °C ila 60 °C |
| Depolama Sıcaklığı | -20℃～45℃ |
Ürün Yapısı

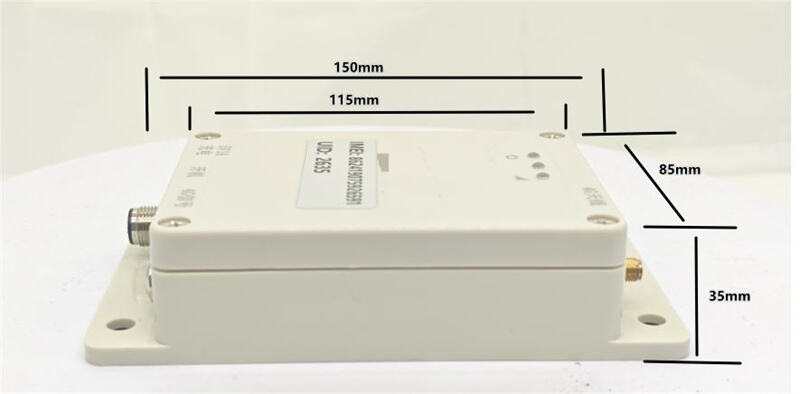

1. Yapısal boyutlar:
Boyutlar: 150*85*35 mm

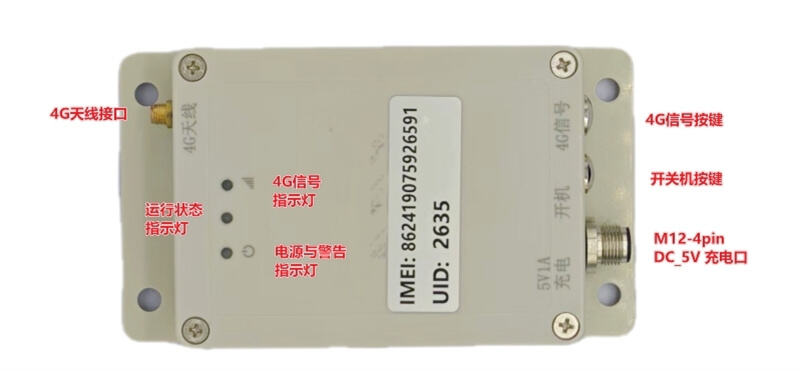

2. Arayüz Tanımı:
M12-4 pimli erkek şarj portu:
 |
M12-4 pimli erkek konektör bağlantısı 1/2: DC5 V, 3/4: Toprak (GND) |
Güç düğmesi: Açmak için 3 saniye basılı tutun; kapatmak için 10 saniye basılı tutun.
4G sinyali göstergesi: Kısa bir kez basın; 4G sinyali olup olmadığını gösterir.
3. Aksesuarlar
| NO | Ad | Miktar | Notlar |
| 1 | Araç etiketinin ana gövdesi | 1 | |
| 2 | Şarj kablosu | 1 | USB’den M12-4 pimli şarj kablosunun uzunluğu 1 metredir |
| 3 | 4g anten | 1 | A ucunda dişi konektör, B ucunda USB bağlantı noktası |

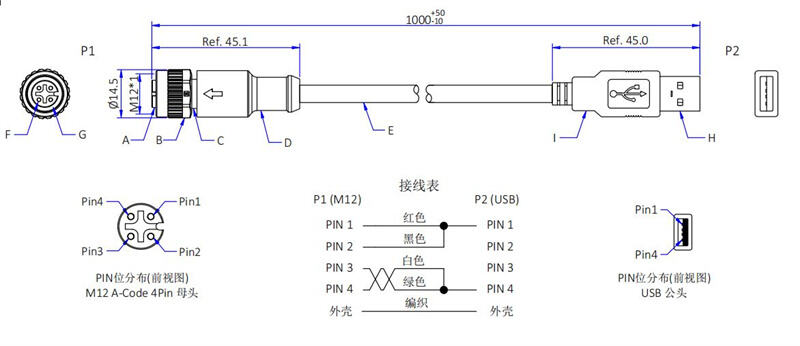

Şarj kablosu özellikleri:
