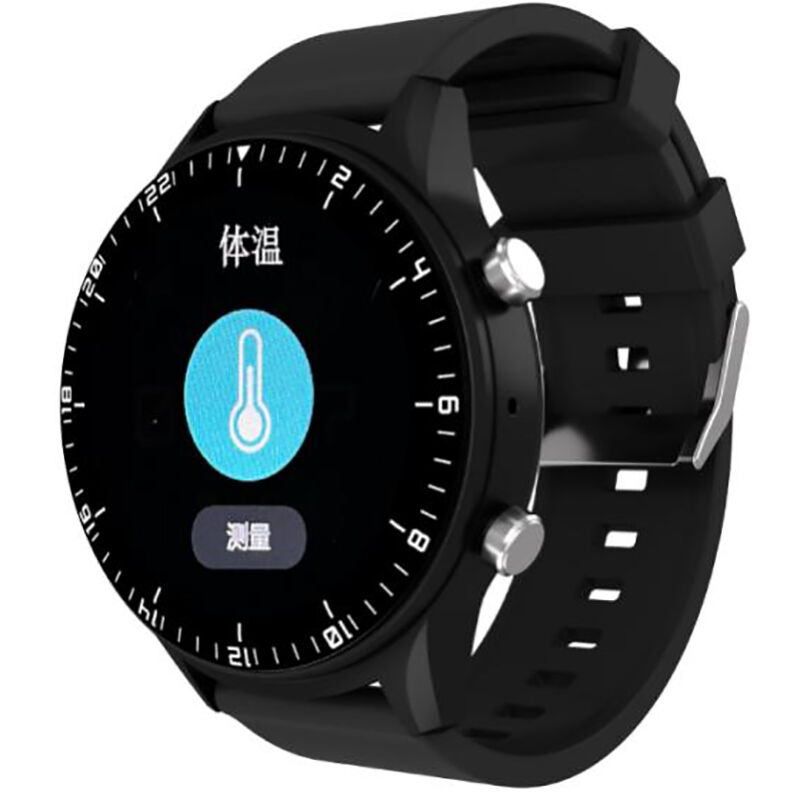

FU-W300GU UWB+4G Cat.1+BLE+GPS Beidou Dokunmatik Ekranlı Konumlandırma Saati
FU-W300GU, UWB+4G Cat.1+BLE+GPS/Beidou dokunmatik ekranlı konum belirleme özelliği olan bir saattir ve 3 yıllık IoT kartı ile donatılmıştır. Bulut platformu, mobil uygulama ve WeChat mini programı ücretsiz olarak kullanılabilir (nötr platform; logo ve isim özelleştirilebilir). Üçüncü taraf platformlara ücretsiz erişim sağlanır.
Saat, IP67 su geçirmez, patlama-proof, zarif ve sağlamdır; tüm türlerde insanlar ve farklı senaryolar için uygundur. 5G Redcap, 4G Cat.1, LoRa, LoRaWAN, UWB ve tekli Bluetooth gibi sürümler mevcuttur.
- Genel Bakış
- Teknik Özellikler
- Ekler Listesi
- Garanti Hizmet Koşulları
- Önerilen Ürünler
Genel Bakış
Özellikler
İletişim ve Bağlantı
· Çoklu mod iletişim: 4G Cat.1 tam ağ uyumluluğu (VPN özel ağı dahil), UWB (Ultra-Wideband), Bluetooth BLE 5.1, GPS/Beidou (Beidou-3’ü destekler) ve WiFi konum belirleme özelliğini destekler
· IoT kartı: Dahili 3 yıllık veri kartı
· UWB yüksek hassasiyetli konum belirleme
· W300GU: UWB sinyal verici (beacon) konum belirleme ve mesafe ölçümü (CH5/CH9) yeteneğini destekler
· Çoklu sistem entegre konum belirleme: GPS/Beidou + WiFi + baz istasyonu + Bluetooth BLE
· Bluetooth AOA konum belirleme: Doğruluk seviyesi 1 metre düzeyine ulaşabilir
· UWB mesafe alarmı: G908GU ile birlikte hassas mesafe alarmı sağlar
· İç mekân ile dış mekân arasında kesintisiz geçiş: Konum belirleme için Bluetooth beacons ve WiFi erişim noktası destekler
Pil ve Güç Tüketimi
· Süper büyük pil: 580 mAh
· Ultra-düşük güç tüketimi:
Sistemin alt akımı 0,1 mA'den azdır
Uzun bağlantı modundaki ortalama akım 1,1 mA'dir (UWB kapalı)
· Süper uzun bekleme süresi
· Normal kullanım süresi 5 ila 7 gündür (her 10 dakikada bir raporlama)
Kısa bağlantı modunda maksimum 25 gün dayanabilir
Cihaz, alınmasından sonra 30 günden fazla süredir bekleme modundaydı
Sağlık izleme
· İzleme işlevi:
Kan oksijeni, hareket halindeyken kalp atım hızı, HRV, vücut sıcaklığı, tansiyon, adım sayısı, uyku
· Duygu, stres ve yorgunluk analizini destekler (üçüncü taraf platform desteği gerekir)
· Giyilme algılama: Cihazın takılı/takılmadığı durumu raporlar. Takılmadığında çok düşük güç tüketimi moduna geçer
· Yüksekten düşme algılama: Düşme algoritması ile donatılmıştır ve alarm destekler
Uygulama
Yaşlılar ve çocuklar için bakım
· Kurumsal çalışanların ve saha personelinin yönetimi
· Akıllı İnşaat Alanı/Endüstriyel Güvenlik
· Sağlık/tıbbi/bakım uygulamaları
· Endüstriyel otomasyon
Aşırı düşük güç tüketimi, büyük kapasiteli pil ve son derece uzun bekleme süresi
a) Sistem mimarisi, düşük güç tüketimli Cortex M4 ana kontrol işlemcisi + aşırı düşük güç tüketimli 4G Cat.1 bis'ten oluşur. Sistemin alt akımının 0,1 mA'den az olmasını sağlar
b) Aşırı düşük güç tüketimli 4G Cat.1 bis modülü (Cortex M3 mimarisi, 4M+2M bellek; daha küçük bellek ile daha düşük güç tüketimi), Cat.1 bis modülünün alt akımı 10 µA'den azdır
Uzun bağlantı modu (4 dakikalık kalp atışı): Ortalama akım 1,1 mA (UWB çalışmıyor modunda). Ayrıca çok uzun bekleme süresine sahip kısa bağlantı modu bulunur (normal kullanım koşullarında yaklaşık 25 gün dayanır).
c) 580 mAh büyük kapasiteli pil, aşırı uzun bekleme süresi
d) 4G tam ağ uyumluluğu, VPN özel ağı desteğini sağlar.
2. İç mekân ve dış mekân entegre konumlandırma, yüksek hassasiyetli konum belirleme
a) GPS/Beidou + Wi-Fi + baz istasyonu iç ve dış mekân konumlandırmasını destekler; Beidou-3'ü de destekler
b) Saat, düşük güç tüketimli Bluetooth BLE5.1 ile donatılmıştır ve 3 ila 5 metrelik konumlandırma doğruluğuna sahip Bluetooth iç mekân konumlandırma taramasını destekler. Bluetooth AOA yüksek hassasiyetli konumlandırmayı da destekler.
c) W300GU: Düşük güç tüketimli tek çip UWB MK8000; CH5: Kablolama gerektirmeyen UWB sinyal vericisi (beacon) modu konumlandırmayı ve mesafe ölçümünü sağlar; G908GU ile birlikte kullanılarak mesafe ölçümü uyarısı işlevi gerçekleştirilebilir.
d) Ayrıca açık kaynaklı UWB çipi SDK’sını da destekler; bu, üçüncü taraf UWB taban istasyonları ve sistemleriyle entegrasyonu kolaylaştırır.
3. Gerçek zamanlı sağlık tespiti ve raporlaması için yüksek hassasiyetli sağlık sensörleri
a) Goodix GH3011 yüksek hassasiyetli sensör. Kan oksijeni, dinamik kalp atım hızı, HRV (kalp atım aralığı değişkenliği), vücut sıcaklığı, kan basıncı ve adım sayımı gibi sağlık verilerinin düzenli olarak ölçülmesini ve raporlanmasını destekler.
b) Ruhsal durum, yorgunluk, stres, duygu gibi parametrelerin indeks ve veri analizini destekler (Üçüncü taraf platformlar için ücretlendirme uygulanabilir).
c) Bilezik, takılma algılama fonksiyonuna sahiptir (takıldığında ve çıkarıldığında hem platforma hem de uygulamaya bildirim gönderilir); takılmadığında ise ultra-düşük güç tüketimli moda geçer (30 günden fazla bekleme süresi).
d) Yüksek irtifa düşme algoritmasına sahiptir.
Teknik Özellikler
Cihazın elektriksel özellikleri
| Koşullar | Parametre | Açıklama |
| Platform çözümü | Ana Kontrol Çipi | Düşük güç tüketimli Bluetooth BLE5.1 (çevrimiçi güncelleme, Bluetooth yayın iletimi, beacon taraması, Bluetooth ana bilgisayarlarına ve çevre birimlerine bağlantı desteği) |
| Bellek | 256 KB SRAM + 5 MB Flash (kesinti noktasından devam etme depolama desteğine sahip) | |
| W300GU | ÜRÜN KONFİGÜRASYONU | 4G (veya LoRa-W300LU) + UWB (Hanwei MK8000) + GPS ve Beidou + BLE5.0 + sağlık izleme |
| UWB frekans bandı | Varsayılan: CH5, CH9 (CH2 de desteklenir) (MK8000, FEM/PA yok) | |
| İş Birliği Modu | Varsayılan olarak, şirketimizin UWB mesafe ölçüm uyarı sistemi G908GU’yu (mesafe ölçümüne dayalı uyarı için) destekler. | |
| Pozisyonlama performansı | Konumlandırma yöntemi | 2. MK8000-UWB SOC çipinin SDK’sını açarak müşterilerin MK8000 UWB hava protokolünü bağımsız olarak geliştirmesini ve üçüncü parti UWB taban istasyonları veya UWB sinyal vericileriyle bağlantı kurmasını kolaylaştırın. (MK8000 ile cihazın ana kontrol MCU’su arasındaki seri iletişim) |
| Uydu konumlandırma doğruluğu | GPS ve Beidou + Wi-Fi + LBS + düşük güç tüketimli Bluetooth BLE | |
| Wi-Fi konumlandırma doğruluğu | Açık ortamda 5 ila 20 metre (en azından uydu konumlandırma ekipmanı, kapatılmamış gökyüzünün dörtte birine karşılık gelmelidir) | |
| Bluetooth konumlandırma doğruluğu | Çevredeki Wi-Fi yoğunluğuna bağlı olarak genellikle 10 ila 50 metredir | |
| Takılma algılama | Bluetooth sinyal vericilerinin dağıtım yoğunluğuna bağlı olarak nokta, yüzey ve üç boyutlu konumlama sağlanabilir | |
| Insan-bilgisayar etkileşimi | Ekran | Sinyal verici dağıtım yoğunluğu 6–8 metre ise doğruluk 1–3 metredir; AOA Bluetooth ağ geçidi ile birlikte kullanıldığında 1 metre seviyesine ulaşabilir. |
| Dokunmatik Ekran | Yüksek hassasiyetli entegre ivme sensörü ve kalp atış hızı sensörü ile donatılmıştır; takılmadığında süper düşük güç tüketim moduna geçer | |
| Tuşa basma | 1,3 inçlik dairesel 240x240 nokta matrisli yüksek çözünürlüklü renkli TFT ekran | |
| Motor | Kapasitif dokunmatik | |
| Elektrik Parametreleri | Dahili Batarya | İki fiziksel düğme |
| Şarj Arayüzü | var | |
| Charger | Li-ion polimer yüksek gerilimli pil, 580 mAh / 3,7 V / şarj süresi: 2 saat | |
| Çalışma saatleri | Manyetik USB arayüz şarj kablosu (standart donanım) | |
| Fonksiyon | Elektronik çit | 5 V / 1 A (isteğe bağlı) |
| Geçmiş izleme rotası | 10 günden fazla bekleme süresi; Normal kullanım: 5-7 gün (varsayılan konum raporlaması her 10 dakikada bir) | |
| Alarm Fonksiyonu | Platform, daire şeklinde alanlar, özel tanımlı alanlar ve idari bölgeleri destekler. Mobil istemci yalnızca daire şeklinde coğrafi sınırları (coğrafi çit) destekler | |
| Platform Fonksiyonları | 100 günden fazla süre için geçmiş veri sorgulama özelliğini destekler | |
| Sağlık özellikleri | Kan oksijeni | SOS alarmı, çit içi alarmı, çit dışı alarmı, çite giriş-çıkış alarmı, düşük pil alarmı, kapanma alarmı vb. |
| Vücut ısısı | Platform, kullanıcıların logoları ve isimleri değiştirmesi ile hiyerarşik yönetim gibi işlevleri destekler | |

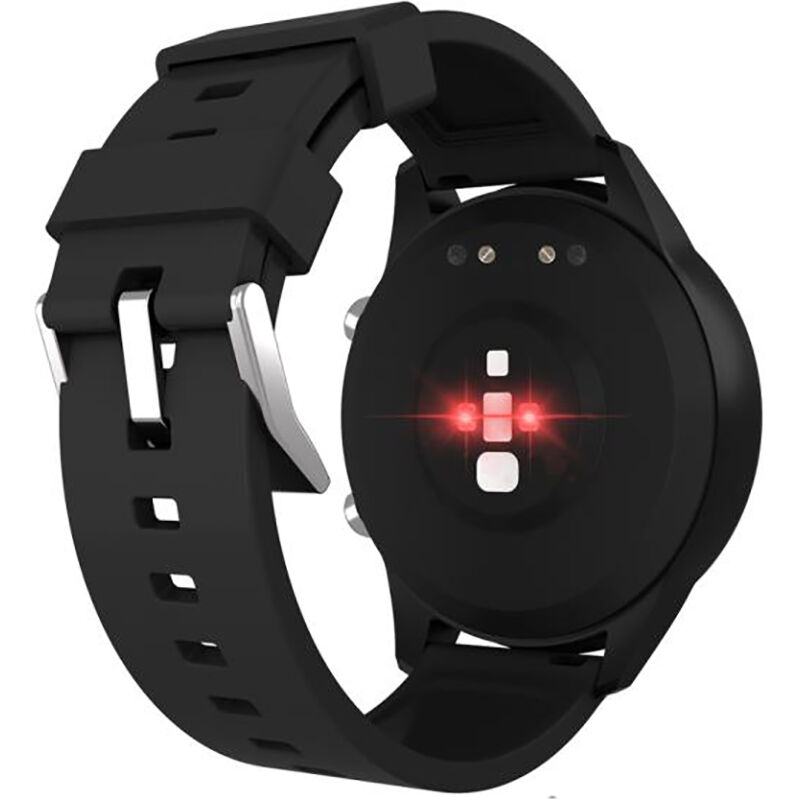

| Dinamik kalp atım hızı | PPG yansıtmalı kan oksijen seviyesi (kızılötesi ışık + kırmızı ışık) | |
| Kan basıncı | Yüksek doğruluklu sıcaklık ölçüm modülü (sıcaklık ölçüm doğruluğu ±0,2 °C) | |
| HRV (RRI) | Çift renkli mod + Goodix 3011 (3018) sensörü; yüksek doğruluklu dinamik kalp atım hızını destekler | |
| Adım sayımı | Desteklenir (Kalp atım hızı verilerine dayalı dönüşüm; doğruluğu sınırlıdır, dikkatli kullanılmalıdır) | |
| Uyku | Duygusal ve psikolojik uygulamalar için vb. (Üçüncü taraf duygusal ve stres algoritmalarını destekler; ya da SDK çıkartımı özelleştirilebilir) | |
| Diğer Özellikler | Kesinti noktasından devam et | Destek (Her gün gece yarısı sıfırlanır, düzenli raporlama desteklenir) |
| İvmeölçer | Destek (Derin uyku, hafif uyku ve uyanık durumlarının düzenli raporlanmasını destekler) | |
| Jeomanyetizma (pusula) | Destek (Sinyal alınamayan konumlarda konum ve sağlık verileri kaydedilir ve sinyal tekrar sağlanınca toplu olarak iletilir) | |
| Takılma algılama | ile | |
| Mesaj gönderildi | Ayrılmış tasarım (varsayılan olarak dahil edilmez) | |
| Ödeme işlevi | Destek (Bilekliği takarken ve çıkartırken her iki durumda da platforma ve uygulamaya mesaj bildirimi gönderilir) |
Mekanik özellikleri ve kullanım ortamı
| Koşullar | Parametre | Açıklama |
| Dış Özellikler | Boyut | 47 × 56 × 13 mm |
| Ağırlık | 51g | |
| Renk | Siyah gövde + standart siyah silikon kayış (diğer kayışlar isteğe bağlıdır) | |
| Malzeme | Ana gövde: PC+ABS; Saat kayışı: Silikon | |
| Kayış özellikleri | Standart donanım: 22 mm standart boyut, siyah silikon kayış | |
| Kullanım ortamı | Çalışma Sıcaklığı | İsteğe bağlı: Kırmızı silikon saat kayışı; RFID etiketi bulunan saat kayışı; Velcro saat kayışı; Manyetik anti-ayrılma saat kayışı (kırmızı veya beyaz, iç yüzeyi siyahtır) |
| Depolama Sıcaklığı | -10°C ~ 60°C | |
| Çalışma nem oranı | -30°C ~ 80°C | |
| Su ve Toza Karşı Koruma Sınıfı | -10% ~ %85 RH |
Ekler Listesi
| Ad | Miktar |
| Ekipman Gövdesi | 1 |
| Şarj kablosu | 1 |
| Saat kemerı | 1 |
| Uygunluk Belgesi (Garanti Kartı) | 1 |
| Kullanım kılavuzu | 1 |
Not: Ekipmanla birlikte verilmeyen veya daha sonra opsiyonel olarak seçilen ürünler, listede kaydedilmeyecektir. Belirli bilgiler için lütfen satış temsilcisiyle doğrulama yapın.
Garanti Hizmet Koşulları
Garanti hizmetinin kapsamı
● Garantili Ürünler:
Hizmetin Çin Halk Cumhuriyeti ilgili yasalarına ve yönetmeliklerine uyum sağlaması amacıyla bu garanti hizmeti sınırlı bir garanti olup yalnızca Shenzhen Quanshunhong Teknoloji A.Ş. (bundan sonra "Quanshunhong" olarak anılacaktır) veya yetkili bayileri tarafından satılan ürünler için geçerlidir.
● Garanti Süresi:
Ürün, satın alma tarihinden sevkiyat tarihine kadar belirtilen süre içinde normal kullanım koşullarında arıza vermesi halinde garanti kapsamında değerlendirilir. Müşteri garanti hizmeti talep etmek istiyorsa, ürünün satın alma tarihinden sevkiyat tarihine kadar bir yıllık garanti kapsamında olduğunu kanıtlamak amacıyla satın alma sözleşmesini, teslimat belgesini, arızalı cihazın seri numarasını (SN) ve arıza tanımını sağlamalıdır.
● Garanti kapsamı dışındaki durumlar:
a. Geçerli satın alma sözleşmeleri, fatura belgeleri veya kanıt sunamama (satın alma sözleşmeleri ve fatura belgelerinin içeriğinde yapılan değişiklikler ya da gerçek ürünlerle tutarsızlık gibi durumlar dahil).
b. Çizikler, çukurlar veya çöküntüler gibi yüzey hasarları.
c. Malzeme veya üretim süreci kusurlarından kaynaklanan hasarlar hariç olmak üzere piller ve diğer tüketim maddeleri.
d. Kazalar, kötüye kullanma, yanlış kullanım, yangın veya diğer doğal afetler nedeniyle meydana gelen hasarlar ya da uygun olmayan kullanım veya makul olmayan kendiliğinden bakım nedeniyle oluşan hasarlar (dış kuvvetlerden kaynaklanan hasarlar dahil).
e. Quanshunhong yetkili olmayan bakım personeli tarafından gerçekleştirilen bakım, değiştirme veya düzenleme işlemleri ürünün kalıcı hasar görmesine neden olabilir.
Açıklama
Bu garanti size belirli yasal haklar sağlar; ancak bu haklar, farklı ülkelerdeki farklı düzenlemelere bağlı olarak değişebilir. Ayrıca, her ülkenin yasaları tarafından öngörülen diğer yasal haklar, Quanshunhong tarafından dışlanmamış, kısıtlanmamış veya askıya alınmamıştır. Bu nedenle, aşağıdaki sınırlamalardan bazıları sizin için geçerli olmayabilir.
Yasalarla izin verildiği ölçüde, bu garanti maddesi yalnızca geçerlidir ve ürünün belirli bir amaç için uygunluğu, yasal gereklilikler veya diğer herhangi bir durum dahil olmak üzere, açık, zımni veya kanuni tüm diğer garanti koşullarını iptal eder; bunlar arasında ürünün satılabilirliği veya belirli bir amaç için uygunluğu da yer alır. Ayrıca, Quanshunhong, kullanım, yanlış kullanım, ürünün kullanılamaması veya ürün kusurlarından kaynaklanabilecek herhangi bir tesadüfi, özel, dolaylı veya dolaylı zarardan sorumlu tutulmayacaktır.
Quanshunhong, herhangi bir ülkenin yasalarına aykırı olarak edinilen ve/veya kullanılan ürünler veya hizmetler için garanti başvurularını reddetme hakkını saklı tutar.
Auction siteleri veya diğer Quanshunhong yetkili bayileri olmayan satıcılar aracılığıyla satılan ürünler bu garanti kapsamında değildir.
Ürün, inceleme sonrasında garanti kapsamı dışına düşüyorsa, Quanshunhong müşteri onayı alındıktan ve teklif ücreti tahsil edildikten sonra tamiri gerçekleştirecektir. Tamir edilen arızalar için Quanshunhong, aynı işlevsel arızalar için 90 günlük bir garanti verir.
Quanshunhong, ürünü veya yazılımı onarmak ya da değiştirmek hakkını saklı tutar. Quanshunhong, onarımları standart prosedürlere uygun olarak orijinal fabrika yedek parçaları kullanarak gerçekleştirir. Onarımın mümkün olmadığı durumlarda bazı ürünler, modüllerin veya tüm cihazın değiştirilmesiyle onarılır. Onarım malzemelerinde kıtlık yaşanması veya ürünün üretimine son verilmesi durumunda, garanti süresi içinde ürünün değer kaybı dikkate alınarak eşdeğer bir ürün ile değiştirilmesi sağlanır ya da müşteri onayıyla bir yükseltme yapılır ve fiyat farkı alınır. Garanti süresi sonrasında herhangi bir onarım hizmeti verilmez. Değiştirilen arızalı parçalar Quanshunhong’a aittir.
Önlemler
Ürün garantisine başvurmadan önce müşteriler, tüm önemli kişisel verilerini önceden yedeklemelidir ve yalnızca garanti kapsamında olan ürünleri sağlamalıdır. Bakım süreci sırasında ürün içindeki veriler kaybolabilir ve geri yüklenemez. Quanshunhong, veri yedekleme hizmeti sunmaz ve bakım öncesi ile sonrası arasındaki ilgili ayarların tutarlılığını garanti etmez.
