FU-GA-B10A Tek Boyutlu Konumlandırma Temel İstasyonu Onay Belgesi
Özellikler
1. Tek bir taban istasyonu ile çoklu taban istasyonlarının aynı anda yerleştirilmesine gerek kalmadan tek boyutlu yüksek hassasiyetli konumlandırma sağlanabilir.
2. Küçük boyut, kurulumu kolay
3. Hareket halindeki hedefin göreli konumlandırmasını gerçekleştirebilir; bu da konumlandırma sisteminin uygulama senaryolarını büyük ölçüde genişletir.
4. Eşten eşe konumlandırma gerçekleştirilebilir; yani iletişim kurulan iki taraf birbirlerini konumlayabilir.
5. Toz ve duman gibi zorlu ortamlarda normal şekilde çalışabilir.
6. Çok kanallı sinyal arayüzü seçeneği mevcuttur; CAN arayüzü, röle kontrol arayüzü, sinyal girişi vb. eklenilebilir.
Uygulama
1. Kömür enerjisi kimya endüstrisi
2. Ofis, depolama ve lojistik
3. Tünel konumlandırması
- Genel Bakış
- Teknik Özellikler
- Önlemler
- Önerilen Ürünler
Genel Bakış
FU-GA-B10A tek boyutlu konumlandırma temel istasyonu, aşırı geniş bantlı (ultra-wideband) iletişim kullanır ve uçuş süresi (TOF - Time Of Flight) mesafe ölçüm teknolojisiyle birleştirilmiş bir konumlandırma sistemidir; yalnızca tek bir temel istasyonla yüksek hassasiyetli konumlandırmayı sağlar. Mükemmel konumlandırma doğruluğu ile çoklu yol (multi-path) ve engelleme (occlusion) direncine sahiptir; kaplama alanı 800 metre (400 metre) olup, iyi koşullarda 1000 metreye ulaşabilir.
TOF teknolojisine dayalı çoklu baz istasyonu gruplama konumlandırma sistemiyle karşılaştırıldığında, çift antenli baz istasyonu karmaşıklık ve kurulum ile dağıtım maliyeti açısından açık avantajlara sahiptir. Konumlandırma etiketi, yüksek doğruluklu konumlandırmayı gerçekleştirebilmesi için yalnızca bir konumlandırma baz istasyonuyla görüş hattında olması yeterlidir; bu da bir boyutlu konumlandırma sistemine tünellerde ve otoyollarda diğer çözümlere kıyasla daha belirgin avantajlar kazandırır. Aynı zamanda, çoklu füzyon konumlandırma motorları ile desteklenerek (UWB tek antenli baz istasyonu, UWBAOA, Bluetooth sinyal vericisi, Bluetooth AOA, LoRa, GPS, RTK dahil olmak üzere ancak bunlarla sınırlı kalmamak üzere) çok boyutlu konumlandırma verilerini birleştirebilir ve çeşitli konumlandırma gereksinimlerini karşılayabilir.
Teknik Özellikler
Cihazın elektriksel özellikleri
| Durum | Parametreler | Açıklama |
| İletişim modu ve Genişletilmiş Arayüz | İletişim arayüzü | Ethernet bağlantı noktası (10 Mbps/100 Mbps uyumlu) DC arayüz bağlantısı (5521 dişi) Tek röle kontrol arayüzü (2 pimli, isteğe bağlı) Tek sinyal girişi arayüzü (2 pimli, isteğe bağlı) Tek CAN sinyali arayüzü (2 pimli, isteğe bağlı) |
| Gösterge ışığı | Opsiyonel | |
| Ağ Genişletmesi | İsteğe bağlı WIFI köprüsü, ortam WIFI'ye erişim için kullanılır | |
| Güç | Güç Kaynağı | 48 V standart POE güç kaynağı/DC12/havacılık fişi (güç kaynağından biri seçilebilir) |
| Güç | 3,5 W'tan az | |
| Pozisyonlama performansı | Anten | İki yönlü düz panel antenler |
| Konumlandırma Modu | TOF | |
| Eşzamanlı tanıma sayısı | ≥ 180 kişi/saniye | |
| Konumlandırma frekansı | Tek cihaz başına en fazla 32 kez/saniye | |
| Gönderim gücü | ≤ 12 dBm | |
| Konumlandırma hassasiyeti | Statik <10 cm | |
| Konumlandırma gecikmesi | Maksimum <30 ms | |
| taban istasyonu kapsama alanı | ± 500 m (her iki yönde 1000 m) |
Mekanik özellikleri ve kullanım ortamı
| Durum | Parametreler | Açıklama |
| Şekil ve Yapı | Boyutlar | 250 mm * 200 mm * 80 mm |
| Net ağırlık | 1200 g | |
| Renkler | gümüş Gri | |
| Koruma seviyesi | IP66 | |
| Kullanım ortamı | Çalışma Sıcaklığı | -20 ℃ ~ 70 ℃ |
| Depolama Sıcaklığı | -40 ℃ ~ 70 ℃ | |
| Bağıl Nem | ≤ %95 (25 ℃) | |
| Atmosfer Basıncı | 80 kPa ~ 106 kPa |
*Cihaz detayları ve özel cihazlar için lütfen bizimle iletişime geçin.

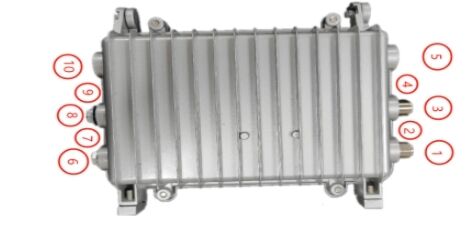

Arayüz Açıklaması
| Seri numarası | Fonksiyon | Teknik Özellikler | Stil Şeması |
| 1 | NC | ||
| 2 | NC | ||
| 3 | Taban istasyonu harici anten arayüzü A-erkek | Nhead ana -1.0 ipek, N-K-1.0 |  |
| 4 | WIFI-2.4G birleşimi | SMA deliği |  |
| 5 | NC | ||
| 6 | Güç kaynağı 12~36 V DC giriş | M12-1 kablo, havacılık fişi erkek başlık, 5 pin |  |
| 7 | NC | ||
| 8 | Gösterge ışığı | Mavi ve yeşil, güç ve ağ ışıkları | |
| 9 | NC | ||
| 10 | RJ45 Örgü Bağlantı Elemanı | Öncü kablo RJ45 su geçirmez konnektör dişi |  |

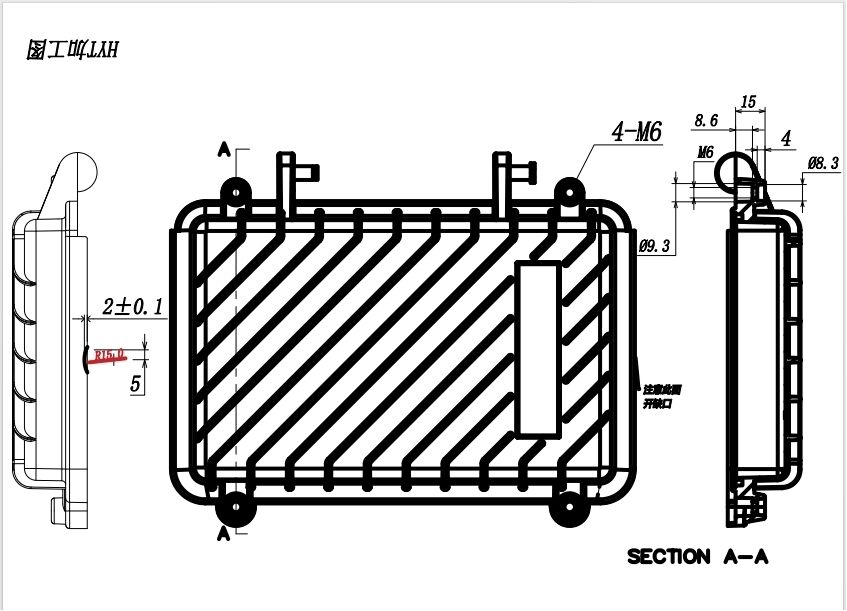

Ürün yapı boyutu
Ürün Aksesuarları Listesi
| Seri numarası | Ad | Miktar | Notlar |
| 1 | FU-GA-B10A tek boyutlu konumlama istasyonu | 1 | |
| 2 | Konumlandırma Temel İstasyonu 5 Pin Güç Kablosu | 1 | Güç kablosu, araç için 3 m / 12 V güç kaynağı bağlantı noktası (açık tel) |
| 3 | çok yönlü anten | 2 | Kazanç: 8 dBi, arayüz: N-tipi erkek dış vida deliği |
| 4 | Çok yönlü anten uzatma kablosu | 2 | 4 m (empedans: 50 Ω, arayüz: N-tipi erkek başlık iç vida iç iğne) |
| 5 | Anten braketi | 2 | |
| 6 | WiFi Anteni | 1 | Kazanç: 5 dBi, Bağlantı Elemanı: SMA erkek |
Not: Cihazla birlikte verilen veya sonradan opsiyonel olarak sunulan ürünler bu listede yer almaz. Detaylı bilgi için lütfen satış departmanı ile iletişime geçiniz.
Önlemler
Dikkatler
Bu ürünü güvenli ve etkili bir şekilde kullanabilmek için lütfen kullanım öncesinde aşağıdaki talimatları okuyun.
● Ürünün zarar görmesini önlemek amacıyla, bu ürünün kabuğunu açmaya yetkili olmayan kişiler kesinlikle izin verilmez.
Garanti Hizmet Koşulları
Garanti Hizmet Kapsamı
● Garantili Ürünler:
Halk Cumhuriyeti Hukuku ve geçerli idari kurallara uyum sağlamak amacıyla bu garanti sınırlıdır ve yalnızca FUWIT veya yetkili bayiler tarafından satılan ürünler için geçerlidir.
● Garanti Süresi:
Gönderim tarihinden itibaren aşağıdaki süre boyunca ürün, normal kullanım koşullarında arıza meydana gelmesi halinde garanti hizmetinden yararlanabilir. Müşteri garanti hizmeti talep ediyorsa, ürünün gönderim tarihinden itibaren bir yıllık garanti kapsamında olduğunu kanıtlamak amacıyla satın alma sözleşmesi, fiş belgesi, arızalı cihazın seri numarası (SN) ve arıza tanımı sağlanmalıdır.
● Garanti kapsamı dışındaki durumlar:
A. Geçerli bir satın alma sözleşmesi, fiş belgeleri veya kanıt sağlayamamak (satın alma sözleşmesinin, fiş belgelerinin içeriğinin değiştirilmiş olması veya fiziksel ürünle tutarsız olması vb.).
B. Yüzey hasarı, örneğin çizikler, çukurlar veya girintiler.
c. Malzeme veya işçilik kusurlarından kaynaklanan hasar durumları hariç olmak üzere, piller gibi tüketim malları.
d. Kazalar, kötüye kullanım, yanlış kullanım, yangın veya diğer doğal afetler nedeniyle meydana gelen hasarlar ya da kullanıcı tarafından uygun olmayan kullanım veya makul bakım dışı işlemlerden kaynaklanan hasarlar (dış kuvvetlerden kaynaklanan hasarlar dahil).
e. FUWIT tarafından yetkilendirilmemiş personel tarafından yapılan bakım, modifikasyon veya değişiklikler ürün üzerinde kalıcı hasarlara neden olabilir.
Açıklama
● Bu Garanti, size belirli yasal haklar sağlar; ancak bu haklar ulusal düzenlemelere göre değişebilir ve FUWIT, ulusal yasalar kapsamında geçerli olan diğer yasal haklarınızı dışlamamış, kısıtlamamış veya askıya almamıştır; bu nedenle aşağıda belirtilen bazı sınırlamalar sizin için geçerli olmayabilir.
● Kanunlarca izin verildiği ölçüde, bu garanti yalnızca geçerlidir ve açık veya zımni ya da kanuni tüm diğer garanti koşullarını iptal eder; bunlar arasında özel bir amaç için uygunluk, kanuni hükümler veya başka herhangi bir durum nedeniyle doğan her türlü sorumluluk yer alır; bu durumlar ürünün satılabilirliği veya belirli bir amaç için uygunluğu da dahil olmak üzere, ancak bunlarla sınırlı kalmamak üzere sayılabilir. Ayrıca FUWIT, ürünün kullanılması, yanlış kullanımı, kullanılmaması veya ürün kusurlarından kaynaklanabilecek her türlü tesadüfi, özel, dolaylı veya dolaylı sonuçlanan zarardan sorumlu değildir.
● FUWIT, herhangi bir ülkenin yasalarına aykırı olarak edinilen ve/veya kullanılan ürünler veya hizmetlerle ilgili garanti taleplerini reddetme hakkını saklı tutar.
● Açık artırma siteleri veya FUWIT’in yetkili olmayan diğer bayileri aracılığıyla satılan ürünler bu garanti kapsamında değildir.
● Ürün, test sonrası garanti kapsamı dışında kalırsa, FUWIT müşteri onayı alındıktan sonra ürünü tamir eder ve teklif edilen ücret karşılığında hizmet verir. Tamir edilen arıza için FUWIT, aynı fonksiyonel arıza konusunda 90 gün süreyle garanti verir.
● Fuwit, ürünün veya yazılımın tamir edilmesini veya değiştirilmesini yapma hakkını saklı tutar. Fuwit, bakım işlemlerinde orijinal yedek parçaları kullanır ve bu işlemleri standart prosedüre göre gerçekleştirir. Ürünlerin bakımsız hâle gelmesi durumunda bazı ürünler modül bazında değiştirilerek veya tamamıyle değiştirilerek onarılır. Bakım malzemelerinin tedarikinde yaşanan eksiklik veya ürünün kullanım dışı kalması durumunda, garanti süresi içinde ürünün amortismanına göre aynı ürünün değiştirilmesi sağlanır; müşteri onayıyla ürün yükseltmesi (upgrade) yapılabilir ve fiyat farkı isteğe bağlı olarak tahsil edilir. Garanti süresi dışında hiçbir bakım hizmeti verilmez. Değiştirilen arızalı parçalar Fuwit'e aittir.
Önlemler
● Ürün garantisini talep etmeden önce müşteriler, önceden tüm önemli kişisel verilerini yedeklemelidir ve yalnızca garanti kapsamında değerlendirilmesi gereken ürünleri FUWIT’e iletmelidir. Bakım süreci sırasında ürün içindeki veriler kaybolabilir ve kurtarılamaz. FUWIT veri yedekleme hizmeti sunmaz ve bakım öncesi ile sonrası arasındaki ilgili ayarların tutarlılığını garanti etmez.
