Çift Kanallı Ultra Yüksek Frekanslı RFID Sabit Okuyucu FU-M6-M
Bu kılavuz, ürünün kurulumu, kullanımı, bakımı ve diğer özelliklerine ilişkin bilgileri içerir ve ürün kurulum personeli, kullanıcılar ve bakım personeli tarafından okunup kullanılabilir.
- Genel Bakış
- Teknik Özellikler
- Ürün Tanıtımı
- Kullanım talimatları
- Günlük bakım ve onarım
- Önerilen Ürünler
Genel Bakış

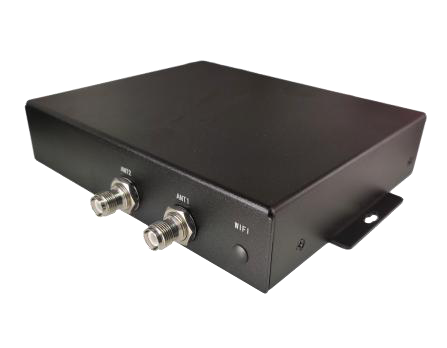

Ürün Tanıtımı
FU-M6-M UHF RFID okuyucu, ThingMagic serisinin M6e-A modülünü temel alarak geliştirilen endüstriyel sınıf ikili kanallı sabit RFID okuyucudur. Yüksek kaliteli sac metal kasa kullanır, 2 adet TNC anten arayüzü sunar, 2 bağımsız anteni destekler, özel haberleşme ve güç arayüzleri içerir, zarif bir görünüme sahiptir ve kurulumu ile kullanımı kolaydır. IP56 koruma derecesine sahip olan bu cihaz, çeşitli endüstriyel ve ticari ortamlarda kullanılabilir; ayrıca yüksek ve düşük sıcaklıklarda oluşan zorlu çalışma koşullarını da karşılar. Geniş uygulama yelpazesiyle iyileşme süreçleri, otel çamaşırhaneleri, akıllı sağlık hizmetleri ve yeni perakende gibi çeşitli endüstriyel ve ticari ortamlarda kullanılır.
Ürün Özellikleri
FU-M6-M ultra yüksek frekanslı RFID okuyucu, 4-4 çift kanallı bir RFID okuyucudur. FU-M6-M, EPC Gen2, ISO18000-6B, ISO18000-6C ve IP-X (18000-6D) gibi çoklu UHF RFID protokollerini destekler. Kullanımı için yetki gerekmektedir. Ayrıca, çoklu protokollerin otomatik tanınmasını ve çalışma modu değişimini destekler.
FU-M6-M endüstriyel sınıf RFID okuyucusu, EMC IEC61000-4 standardına uygun olarak tasarlanmıştır ve endüstriyel sınıf geniş voltaj giriş modunu karşılar. Hem güç girişi hem de sinyaller, 2 kV’lik izolasyon gerilimiyle izole edilmiştir. Geniş voltaj girişi ve endüstriyel sınıf geniş çalışma sıcaklığı aralığı, son derece uzun süreli kararlı çalışma süresi sağlar. Endüstriyel sınıf seri port/ ağ portu çıkışı ile yüksek hızlı otomatik gerçek zamanlı veri aktarımı gereksinimlerini karşılar.
FU-M6-M, Thingmagic RFID modülü avantajlarını tam olarak kullanır. Etrafındaki etiket çipleri Alien H3, Impinj M serisi, NXP G2x* ve G2i* serisi ile ID Cool Log etiket çiplerini destekler; bu da onu etiket sektöründe vazgeçilmez kılar.
FU-M-M ve FU-M-M'nin tüm Magic Mercury API'leri gömülü işletim sistemlerini tam olarak destekler ve sağlar. NET ve Java için SDK'lar, arayüzlerin kolayca özelleştirilmesine olanak tanır; böylece okuyucular üzerinde gerekli kontrol sağlanmış olur.
FU-M6-M, ağ üzerinden ve doğrudan iletişim yoluyla diyalog desteği sunar ve ikinci düzey geliştirme desteğini sağlar.
Teknik Özellikler
| Etiket Aktarım Protokolü | |||
| RFID Protokol Desteği | ISO18000-6C (EPC Class 1 Gen 2) | ||
| UHF RFID Anten Arayüzü | |||
| Anten Arayüzü | RP-TNC*1 arayüzü | ||
| Rf gücü |
Okuma/yazma (transceive) ayrı modu 0 dBm~27 dBm / 2 W~5,5 W aralığında ayarlanabilir güç çıkışı, ±0,01 dBm (15 dBm’den yüksek olduğunda) |
||
| Desteklenen frekans bantları | FCC (Kuzey Amerika, Güney Amerika) 917,4~927,2 MHz / ETSI (AB) 865,6-867,6 MHz / TRAI (Hindistan) 865-867 MHz / KCC (Güney Kore) 917-923,4 MHz / ACMA (Avustralya) 920-926 MHz / SRRC-MII (Çin Halk Cumhuriyeti) 920-925 MHz / MIC (Japonya) 916,8-923,4 MHz / 'Açık' (Özelleştirilebilir kanal planı; 859-873, 915-930 MHz) | ||
| Veri/Kontrol/Kablosuz Arayüz | |||
| WIFI | 802.11 a/b/g/n (isteğe bağlı) | ||
| RF Arayüzü | TNC *1 | ||
| Harici Arayüz | RJ45*1 (10/100 Base-T Ethernet) / GPI0*4 / RS232 *1 / Güç *1 | ||
| Sıfırlama | Kapatma ve yeniden başlatma | ||
| Yapı boyutu | |||
| Boyut | 195*141*36 mm | Ağırlık | 0.75 kg |
| Gücü: | |
| DC güç kaynağı | 12 VDC, Maksimum DC güç: 20 W |
| Çevreler | |
| Sıcaklık | Çalışma sıcaklığı: -20 °C ~ +60 °C; Depolama sıcaklığı: -40 °C ~ +85 °C |
| Nem | %%5 ~ %%95 (yoğuşma yok) |
| RFID performansı | |
| Maksimum etiket önbelleği | >10 M bit |
| Etiket okuma hızı | >250 etiket/s |
| Maksimum EPC ID | 512 bit |
| Mimari | |
| İşlemci | Arm-Cortex A7 / Freescale i.Max (700 MHz, 256 MB DDR, 256 MB Flash) |
| İşletim Sistemi | Linux 4.4 |
| Ağ İletişimi | TCP/IP veya WIFI |
| Güvenlik Protokolü | SSL/SSH tabanlı güvenlik |
| Ağ IP'si | TCP/IP Statik, WIFI Dinamik |
| Programlama Arayüzü | |
| Ana Bilgisayar API'si | Java, C, C# |
| Kimlik Doğrulama ve Güvenlik | |
| Sertifika | Thingmagic M6e Modülü: Kanada (Industry Canada RSS-210); AB (ETSI EN 302 208 v3.1.1, FCC47 CFR CH.1 Bölüm 15, RED 2014/53/EU) |
| DİĞER | RoHS |
| Sipariş bilgileri | |
| Tcp/ip | FU-M6-N (1 Bağlantı Noktası) |
Ürün Tanıtımı
FU-M6-M, Thingmagic'in üstün M6e-Micro modülünü entegre eden, endüstriyel sınıf ikili kanallı sabit okuyucudur. FU-M6-M, yüksek kaliteli sac metal muhafaza kullanır, 2 adet TNC anten arayüzü sağlar, 2 bağımsız anteni destekler ve endüstriye özel iletişim ile güç arayüzleri sunar. Kompakt görünümü ve kolay kurulumu ile dikkat çeker. IP56 koruma sınıfı, çeşitli endüstriyel ve ticari ortamlarda kullanım için uygundur; ayrıca yüksek ve düşük sıcaklıklara dayanıklı sert çalışma koşullarını karşılamak üzere tasarlanmıştır.
Ana amaç ve uygulama alanı
FU-M6-M okuyucusu, yüksek performanslı bir UHF okuyucudur. FU-M6-M, EPCGen2 ve ISO/IEC 18000-6C UHF RFID protokollerini destekler; ayrıca çoklu protokol otomatik tanıma ve mod geçişini destekler.
FU-M6-M, EMC IEC61000-4 standardına uygun olarak tasarlanmıştır ve endüstriyel sınıf geniş voltaj girişi modunu karşılar. Güç girişi ve sinyal izole edilmiştir. İzolasyon gerilimi 2 kV’tur. Geniş voltaj girişi ve endüstriyel sınıf geniş sıcaklık çalışma aralığı, uzun ve kararlı çalışma süresini sağlar; yüksek hızlı otomatik gerçek zamanlı veri iletimini karşılamak için endüstriyel sınıf seri port/ağ portu çıkışı sunar.
FU-M6-M, Thingmagic RFID modülü algoritmasının avantajlarını tam olarak kullanır; üstün etiket çip uyumluluğu ile Alien H3, Impinj M serisi, NXP G2x ve G2i* serisi, ID CoolLog etiket çipi desteğini sağlar; bu etiket uyumluluğu özelliği, sektörde benzersizdir.
FU-M6-M, ThingMagic Mercury API gömülü işletim sistemini tam olarak destekler; .NET ve Java için SDK’lar sağlar ve okuyucuyu ihtiyaç duyulduğu şekilde kolayca özelleştirmek için arayüzleri özelleştirmenizi sağlar.
FU-M6-M, firmware güncellemesini ağ üzerinden ve seri port üzerinden destekler; ayrıca ikincil geliştirme desteğini de sağlar.
Okuyucu cihazını, ürün üreticisinin yetkili personelinin kılavuzluğundan bağımsız olarak sökün veya parçalayın. Aksi takdirde elektrik çarpması veya cihaz parçalarında hasar meydana gelebilir. Okuyucu cihazına ağır baskı uygulamayın veya darbe vermeyin; aksi halde parçalar zarar görebilir veya cihaz normal dışı çalışabilir. Kullandığınız güç kaynağının iyi topraklandığından emin olun; aksi takdirde biriken statik elektrik cihazı ve temel RFID modülünü hasara uğratabilir.
Yaşam ortamında bu ürün radyo frekansı girişimi oluşturabilir. Bu durumda kullanıcıların girişimi kendilerinin çözmesi gerekir. Uzun süre kullanılmayacaksa cihazın gücünü kapatın.
Performans parametre
Ana Fonksiyon
Etiketleme protokolü: EPC Class 1 Gen 2 (ISO 18000-6C).
2 yönlü TNC anten konektörü, 2 bağımsız anteni destekler.
Okuma ve yazma (transceiver) ayırma modu: 0 dBm ile 30 dBm arası / 2,0 W ile 5,5 W arası, ±0,5 dBm ayarlanabilir hassasiyet; bakım: uzaktan bakım ve güncelleme yükseltmesini destekler.
Çalışma modu: sabit frekans/frekans atlama seçeneği.
Teknik parametre
1. Çalışma frekansı: FCC 902-928 MHz (Amerika)
ETSI 865,6-867,6 MHz (AB)
KCC 917-920,8 MHz (Güney Kore)
TRAI 865-867 MHz (MCIT; Hindistan)
ACMA 920-926 MHz (Avustralya)
SRRC-MII (Çin Halk Cumhuriyeti) 920,1 - 924,9 MHz
2. RF çıkış gücü: 30 dBm (maksimum çıkış gücü)
3. Etiket okuma mesafesi: ≥15 m, 12 dBi anten kullanıldığında (6C protokolü); >8 m, 12 dBi anten kullanıldığında (6B protokolü)* Yazma mesafesi, okuma mesafesinin yaklaşık %40’ıdır (özel durumlar söz konusu olduğunda bu değer etiketin performansına bağlıdır). Ağ arayüzü iletişim hızı: 10 M/100 M uyumlu
4. Etiket tanıma oranı: saniyede 750’den fazla etiket
5. EPC kodlaması 96/496 bit
6. Gömülü Linux işletim sistemi
Gücü:
DC güç kaynağı: DC12V~24V, 2A güç kaynağı
Kullanım ortamı
Çalışma sıcaklığı: -20°C~+70°C
Depolama sıcaklığı: -40°C~+85°C
Nispi nem: %5~%95, yoğuşmasız kapalı ortam:
Koruma Sınıfı IP65
ESD koruması
● Güç sinyali: 8 kV temas deşarjı; ±15 kV hava deşarjı
● Anten sinyali: ±4 kV temas deşarjı; ±15 kV hava deşarjı

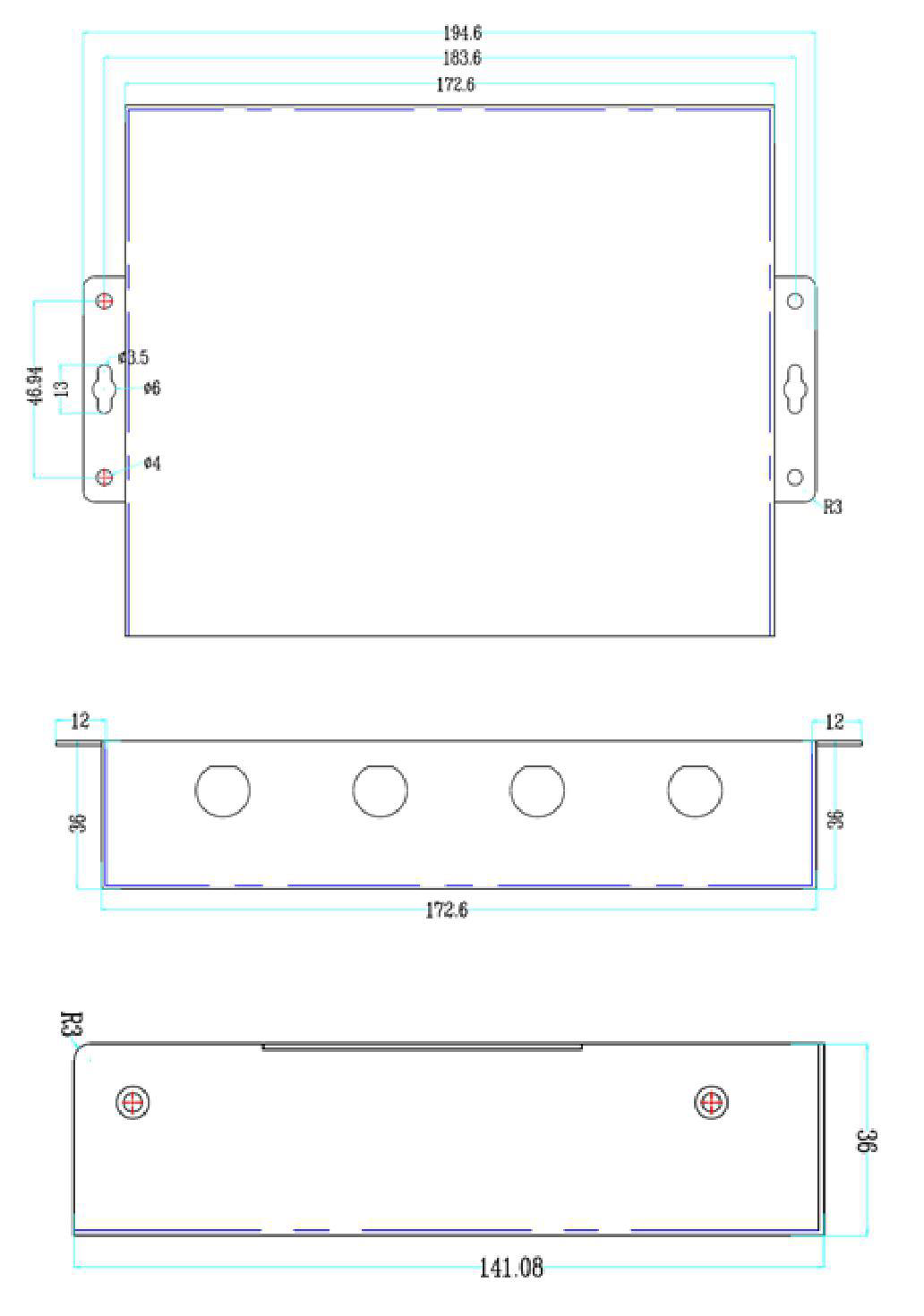

Boyut
fU-M6-M okuyucunun boyut parametreleri şöyledir:
Yapısal özellikler ve çalışma prensibi
1. Genel yapı ve çalışma prensibi
Yapısından hareketle FU-M6-M tipi okuyucu, ana ünite, radyo frekansı modülü ünitesi, arayüz ünitesi ve şasiden oluşur. FU-M6-M okuyucu, etiket ve PC (kişisel bilgisayar), tam bir okuyucu uygulama ortamı oluşturur. PC kontrolünde ana ünite, radyo frekansı modülü ünitesine talimat gönderir. Radyo frekansı modülü ünitesi, etiket türüne bağlı olarak ilgili talimatı gönderir; etiket bu talimatı aldıktan sonra karşılık gelen bilgileri geri gönderir. Bu bilgiler radyo frekansı modülü ünitesi tarafından alınır, daha sonra ana üniteye iletilir ve nihayetinde PC’ye geri döner.

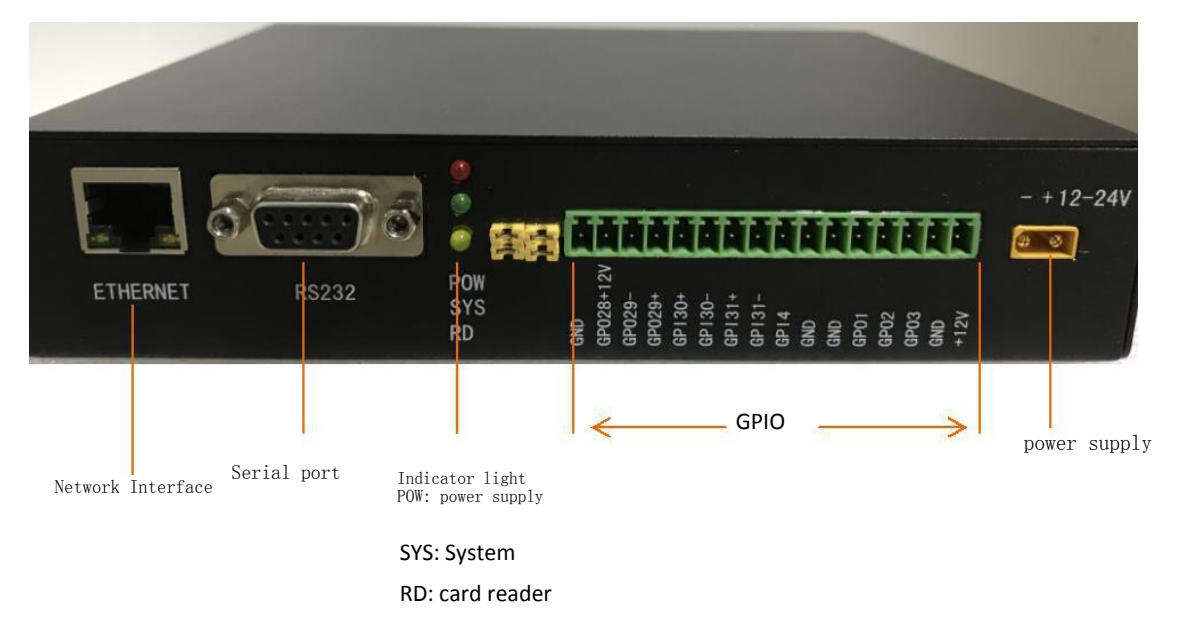

2. Panel açıklaması

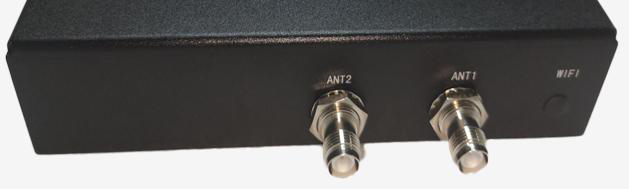

Anten bağlantısı için TNC konnektörüne (erkek dişli iç iğne) bağlanır.
Güç kaynağı, haberleşme, GPIO ve gösterge paneli.
Okuyucu, anten bağlantısı kendini kontrol fonksiyonuna sahiptir. Bağlı anten kapalı devre bir antense, okuyucu otomatik olarak bağlı anteni seçer; bağlı anten açık devre bir antense, okuyucu anteni tanıyamaz; Okuyucu anteni tanımadığında, anten manuel olarak uyarılmalıdır;
Anten bağlı değilken kart okuma için anten portunun seçilmesi kesinlikle yasaktır.
3. GPIO arayüzü açıklaması
Güç portundan başlayarak GPIO No. 1’den No. 16’ya kadar sayılır
| Numara | Ad | Fonksiyon |
| 1 | +12V | 12 V çıkış gerilimi |
| 2 | GND | Yerleştirme |
| 3 | GPO3 | GPO çıkışı, yukarı çekme (pull-up) veya aşağı çekme (pull-down) fonksiyonuna sahip değildir. M6E modülünün GPIO3’ü dahili olarak bağlandığında, modül düşük seviye çıkışı verir ve GPO da düşük seviye çıkışı verir |
| 4 | GPO2 | GPO çıkışı, yukarı çekme (pull-up) veya aşağı çekme (pull-down) fonksiyonuna sahip değildir. M6E modülünün GPIO2’si dahili olarak bağlandığında, modül düşük seviye çıkışı verir ve GPO da düşük seviye çıkışı verir |
| 5 | GPO1 | GPO çıkışı, yukarı doğru çekme (pull-up) veya aşağı doğru çekme (pull-down) fonksiyonuna sahip değildir. M6E modülünün GPIO1 pini içsel olarak bağlıdır. Modül düşük seviye çıkış verir ve GPO da düşük seviye çıkış verir |
| 6 | GND | Yerleştirme |
| 7 | GND | Yerleştirme |
| 8 | GPI4 | GPI girişi, 100 kΩ’luk bir aşağı doğru çekme (pull-down) direncine sahiptir. M6E modülünün GPIO4 pini içsel olarak bağlıdır. Dışsal giriş yüksek seviyede olduğunda modül yüksek seviye algılar. Dışsal giriş düşük seviyede olduğunda veya bağlantısı kesik olduğunda modül düşük seviye algılar |
| 9 | GPI31- | GPI girişi için öncelikle dış cihazın toprak (ground) noktası belirlenmelidir. A: Gerekli tetikleme seviyesi pozitifse, GPI31- ucu topraklanabilir ve tetikleme seviyesi GPI31+ ucuna bağlanabilir. B: Gerekli tetikleme seviyesi negatif veya sıfır (düşük seviye) ise, GPI31+ ucu 12 V’a bağlanabilir ve tetikleme seviyesi GPI31- ucuna bağlanabilir. |
| 10 | GPI31+ | GPI girişi, yalnızca pozitif ve negatif birlikte kullanıldığında etkinleştirilebilir. Çekirdek kartın dahili GPIO1_31 girişi bağlıyken dışarıdan bir giriş yoksa, çekirdek kart yüksek seviye algılar. Dışarıdan bir tetikleme girişi olduğunda ise düşük seviye algılar (ilkesi şudur: GPI31+ seviyesi, GPI31- seviyesinden 5 V’tan fazla yüksekse tetikleme gerçekleşir). |
| 11 | GPI30- | GPI girişi için öncelikle harici cihazın toprak noktası belirlenmelidir. A: Tetiklenecek seviye pozitifse, GPI30- topraklanabilir ve tetikleme seviyesi GPI30+’a bağlanabilir. B: Tetiklenecek seviye negatif veya sıfır (düşük) ise, GPI30+ 12 V’a bağlanabilir ve tetikleme seviyesi GPI30-’a bağlanabilir. |
| 12 | GPI30+ | GPI girişi, yalnızca pozitif ve negatif birlikte kullanıldığında etkinleştirilebilir. Çekirdek kart üzerindeki GPIO1_30 girişi dahili olarak bağlıyken dışarıdan bir tetikleme girişi yoksa, çekirdek kart yüksek seviye algılar. Dışarıdan bir tetikleme girişi olduğunda ise düşük seviye algılar. |
| 13 | GPO29+ | İlke, GPI30+ seviyesinin GPI30- seviyesinden 5 V daha yüksek olması durumunda tetiklenmesidir. |
| 14 | GPO29- | boş |
| 15 | GPO28+12V | Güç kaynağı gerilimi çıkışı; 100 kΩ’luk bir çekme direnci ile donatılmıştır ve çıkış, ana kartın GPIO1_29 pini tarafından kontrol edilir; yüksek çıkışta güç kaynağı gerilimi verilir, düşük çıkışta ise çıkış yoktur (100 kΩ çekme direnci). |
| 16 | GND | Güç kaynağı gerilimi çıkışı; 100 kΩ’luk bir çekme direnci ile donatılmıştır ve çıkış, ana kartın GPIO1_28 pini tarafından kontrol edilir; yüksek çıkışta güç kaynağı gerilimi verilir, düşük çıkışta ise çıkış yoktur (100 kΩ çekme direnci). |
4. Yardımcı cihazların açıklaması 4
(1) Kişisel bilgisayar
Ana bilgisayarın minimum donanım yapılandırma gereksinimleri: · İşlemci: Pentium 4, ana frekans: 1,7 GHz veya üzeri
Bellek: 512 MB
Sabit disk: 20 GB
10 M/100 M ağ arayüzü
Ana bilgisayar işletim sistemi gereksinimleri
Windows 2000 Service Pack 3; Windows Server 2003; Windows XP Service Pack 2; Windows 7; Windows 8 sistemleri
(2) Okuyucu arayüzü yazılımı
FU-M6-M tipi okuyucu. .NETAPI, VC ve JAVA dinamik bağlantı kitaplığı
RFID okuyucu tanıtım yazılımı
(3) Anten
Empedans: 50 Ω;
Gerilim duran dalga oranı: ≤1,4:1
Çalışma frekansı: FU-M6-M çalışma frekansını karşılar
(4) Harici RF kablosu
RF kablosu gereksinimleri: Maksimum uzunluk 10 metreyi geçmemelidir, empedans 50 ohm olmalı ve iletim kaybı 3 dB'den az olmalıdır.
Uzun radyo frekansı kablosu, iletilen sinyalin ve alınan yansıma sinyalinin zayıflamasına neden olur; bu da okuma/yazma performansını düşürür.
Kurulum ve işletmeye başlatma
FU-M6-M okuyucusunu kurmadan önce bu bölümü dikkatlice okuyun.
1. Kurulum Öncesi Önlemler
Kişisel ve maddi güvenliğinizi sağlamak için FU-M6-M okuyucusunu kurmadan ve kullanmadan önce aşağıdaki hazırlıkları yapmalısınız.
Cihaz ile sistem arasındaki bağlantı mesafesini (örneğin okuyucu ile anten, okuyucu ile bilgisayar, okuyucu ile güç prizi vb.) ölçün ve tahmin edin;
Okuyucu ve antenin kurulum konumu ile yönünün okuyucu ve elektronik etiketi etkilemeyecek şekilde olup olmadığını kontrol edin.
Bilgi alışverişi sırasında sinyal gürültüsü oluşur; birden fazla okuyucu/yoğun okuyucu kurulumu yapıldığında, birbirleriyle etkileşime girmemeleri için birden fazla okuyucunun anten yerleştirme yöntemi ve antenler arasındaki minimum mesafe dikkatle göz önünde bulundurulmalıdır.
2. Kurulum koşulları
FU-M6-M okuyucusunu kurmadan önce lütfen ürünün eksiksiz olup olmadığını, ekli aksesuarların tamamının bulunup bulunmadığını ve gerekli standartları karşılayıp karşılamadığını dikkatlice kontrol ediniz; bu kontroller tamamlandıktan sonra kurulum gerçekleştirilebilir.
(1) Kurulum yeri seçimi
Anten kurulum konumu, anten ile insan vücudu arasındaki minimum güvenlik mesafesini göz önünde bulundurmalıdır.
(2) Çeşitli cihazların bağlanması
Okuyucular, antenler ve bilgisayarlar birbirlerine bağlanır.
Yardımcı parçalar, belirtilen ekipmana göre birbirlerine bağlanmalıdır. Antenin kurulumu ve bağlantısı sırasında anten ile elektronik etiket arasındaki kutuplaşma eşleşmesine özellikle dikkat edilmelidir; aksi takdirde okuyucunun elektronik etikete okuma/yazma mesafesi ciddi şekilde etkilenecektir.
(3) Ekipmanın kurulumu
Sahada uygulama durumuna göre okuyucunun okuma-yazma menzili ve bağlı antenin menzili ön tanımlanır. FU-M6-M okuyucusunun sahada yapılan okuma-yazma test sonuçlarına göre, okuma mesafesinin en iyi koşullara ulaşabilmesi için okuyucu anteninin eğim (döndürme) açısı ayarlanır. Son olarak, ekipmanın montaj konumu ve eğim (döndürme) açısı sabitlenir.
3. Sık karşılaşılan sorunların giderilmesi
Bu bölüm, hata ayıklama sürecindeki yaygın sorunları ayrıntılı olarak açıklar; özellikle yanlış kurulumdan kaynaklanan genel sorunları ele alır ve bunların nasıl düzeltileceğini açıklar. Hata ayıklamayla ilgili başlıca yaygın sorunlar aşağıda verilmiştir:
• Okuyucudan herhangi bir yanıt alınmaması
Güç göstergesi ışığı yanıyorsa, ilgili kablo bağlantılarını kontrol edin ve ilgili göstergelerin durumuna göre karşılık gelen öğeleri kontrol edin; Ağ bağlantı noktası üzerinden iletişim durumunda ise – bağlı IP adresinin doğru olup olmadığını kontrol edin; IP adresinin çakışma oluşturup oluşturmadığını kontrol edin; IP adresi ile ana bilgisayarın aynı ağ segmentinde olup olmadığını kontrol edin; anten numarasının doğru şekilde ayarlanıp ayarlanmadığını kontrol edin.
• Etiket okuma/yazma hatası
Okuyucu/yazıcı protokolünün etiket protokolüyle uyumlu olup olmadığını kontrol edin;
Okuyucunun yapılandırmasının doğru olup olmadığını kontrol edin;
Etiket yerleştirme konumu, etiketin okuyucunun etkili okuma ve yazma aralığında olup olmadığı; okuyucular veya diğer ekipmanlar arasında elektromanyetik girişim olup olmadığı;
Etiketin okunması/yazılması için erişim şifresi gerekip gerekmediği ve şifrenin doğru olup olmadığı;
Etiketin hasar görmüş olup olmadığı.
• Okuma ve yazma aralığı gereksinimleri karşılanmamaktadır
Anten montaj yönünü kontrol edin
Anten ve etiketin kutuplanma modlarının aynı olup olmadığı kontrol edilsin
Seçilen antenin okuma ve yazma aralığı gereksinimlerini destekleyip desteklemediği
Çevre ortamında girişim olup olmadığı.
Kullanım talimatları
1. Kullanımdan önce hazırlık ve kontrol Demo yazılımı, FU-M6-A okuyucusu için sistem kontrolü, parametre ayarı, parametre sorgulama, haberleşme modu seçimi, radyo frekanslı etiketlerin okunması/yazılması ve görüntülenmesini gerçekleştirir. İkincil geliştirme kolaylığı sağlamak amacıyla C#, Java ve komut seti geliştirme kiti sağlanmıştır.
2. Tanıtım yazılımı uygulama ortamı
Yazılım ortamı
NETFramework4.0 ve üzeri
3. Tanıtım yazılımı
Evrensel Okuyucu Yardımcısı Sürüm 2.6.20.20
4. Tanıtım yazılımı kurulumu
Bu yazılımın kurulumu gerekmez; yalnızca UniversalReaderAssistant.exe dosyasına çift tıklayınız. Çalıştırıldığında bir hata bildirirse, bu hata yoksayılabilir.
5. Tanıtım yazılımı çalıştırma
(1) DEMO başlat
İptal’e tıklayın; başlatmadan sonra arayüz aşağıdaki gibidir:

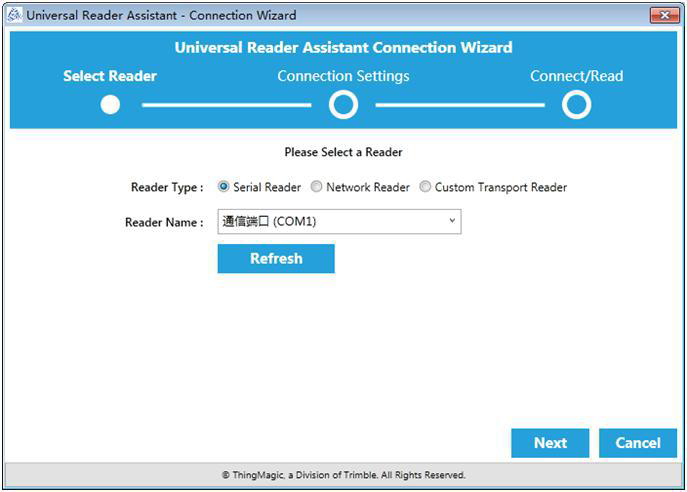

(2) Bağlan
Ayarlar/durumu genişletmek için Bağlan düğmesine tıklayın;
Ağ okuyucu

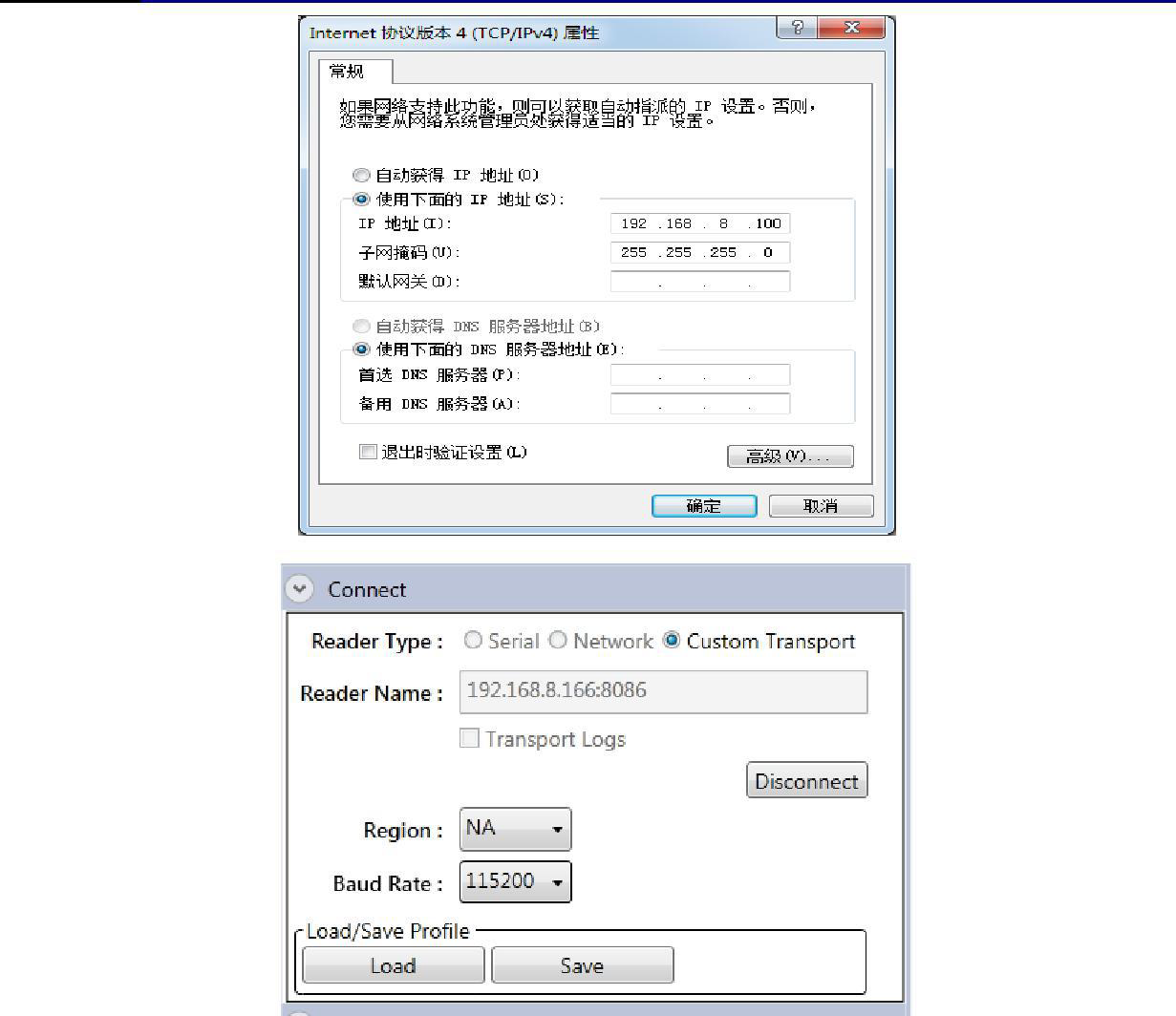

Ağ Okuyucu'yu seçin, giriş kutusuna 192.168.8.166 girin (okuyucunun fabrika varsayılan IP'si)
Not: Okuyucuyu bağlamadan önce bilgisayarınızın IP adresini okuyucuyla aynı ağ segmentine ayarlayın; aşağıda gösterildiği gibi:
Seri port okuyucu

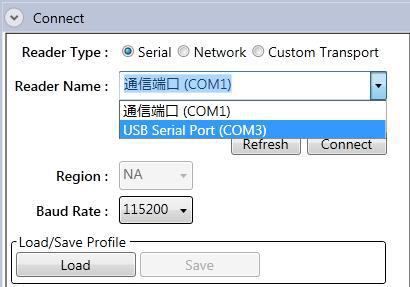

Seri'yi seçin, açılır kutudan ilgili seri port numarasını seçin ve ardından Bağlan'a tıklayın:

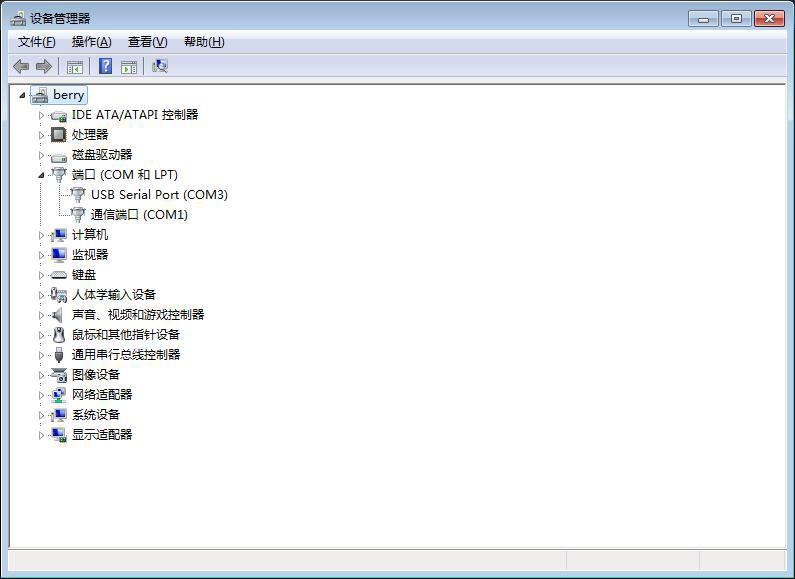

Not: Seri port numarasını Aygıt Yöneticisi'nde görüntüleyebilirsiniz

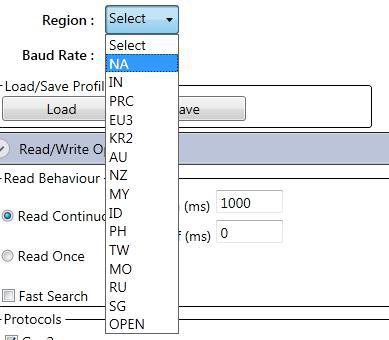

(3) Okuyucunun çalışma frekansını yapılandırın
(4) Okuyucunun çalışma antenini yapılandırın
Kapalı devre antenli okuyucu bunu otomatik olarak seçer; açık devre antenli okuyucuda ise anten numarasını manuel olarak seçmeniz gerekir. Bu kullanım kılavuzunda okuyucunun anten bağlantı noktası açıklamasını dikkatle okuyun ve anteni bağladıktan sonra bağlı bağlantı noktasına basın ve doğru bağlantı noktası numarasını seçip onay işaretleyin.

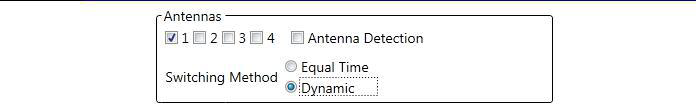

Birden fazla anten aynı anda bağlandığında, Geçiş Yöntemi (SwitchingMethod) Dinamik olarak seçilir:
Not: İşaretlenen anten numarası, okuyucunun bağlantı noktası numarasıyla bire bir eşleşmelidir; ve anten bağlı olmayan bağlantı noktası numarası işaretlenemez, aksi takdirde okuyucu kolayca zarar görebilir;
Anten numarasının yanlış seçilmesi, okuyucu çalışırken okuyucuya zarar vermesine neden olur.

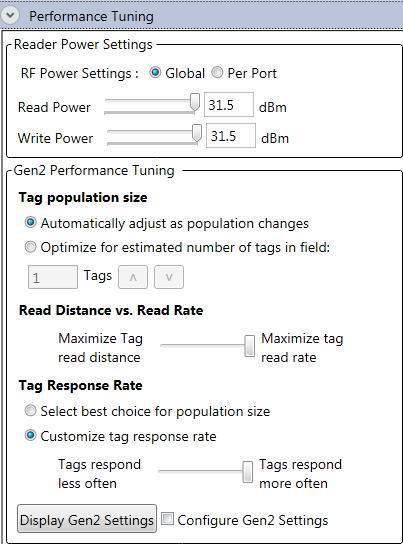

(5) Okuyucu güç ayarı

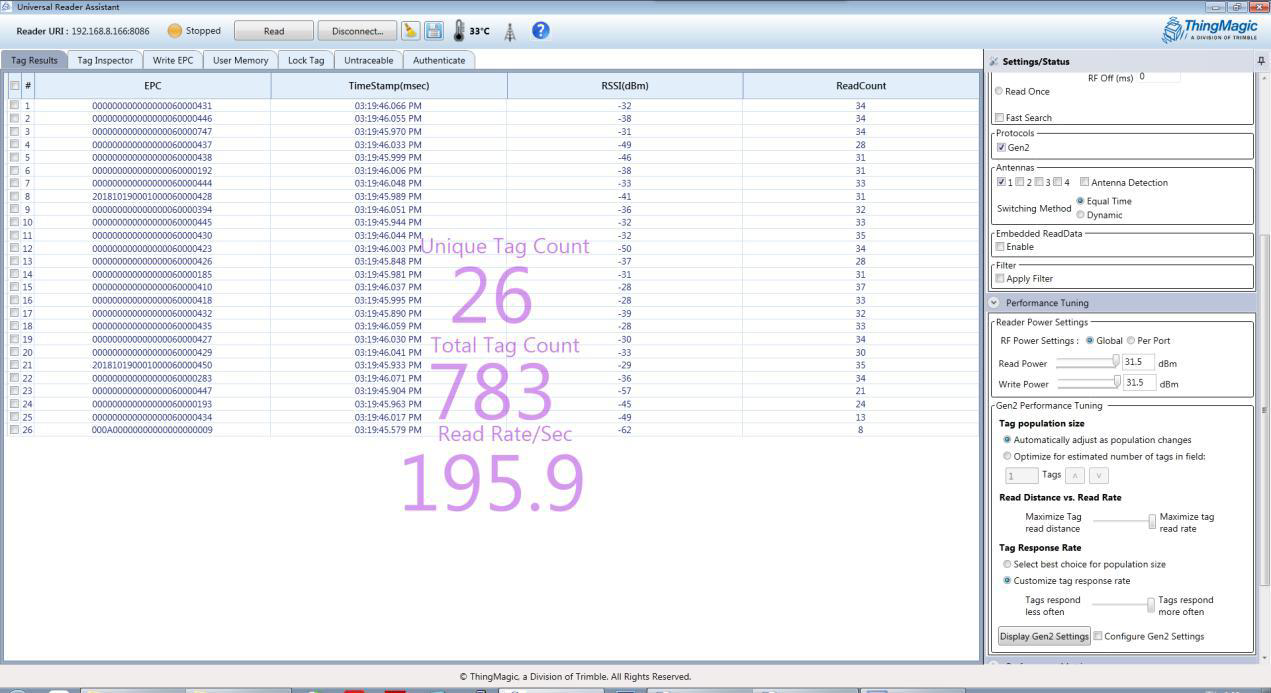

Aşağıdaki şekilde gösterildiği gibi, OkuyucuGücü (ReaderPower), okuma gücü ayarıdır:
(6) Sahne yapılandırması

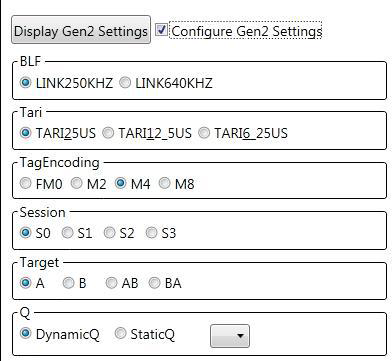

"Gen2 Ayarlarını Yapılandır" seçeneği işaretlendikten sonra GEN2 seçeneği genişletilir.

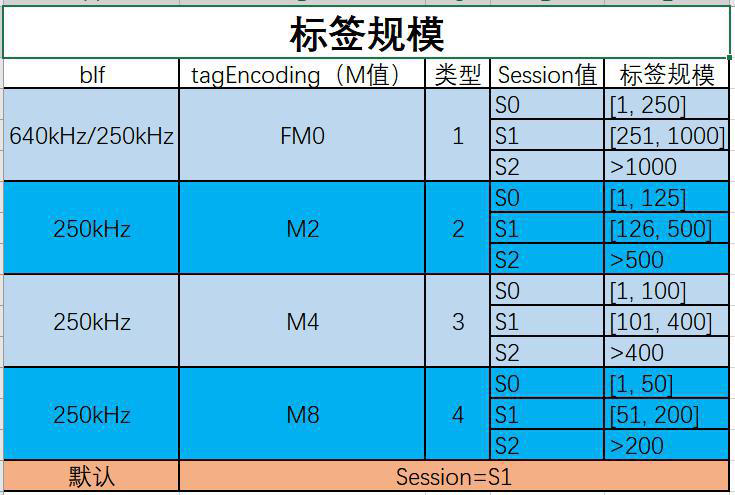

Aşağıda, yaygın olarak kullanılan birkaç sahne ayarı verilmiştir.
Yaygın olarak kullanılan yapılandırma önerileri:

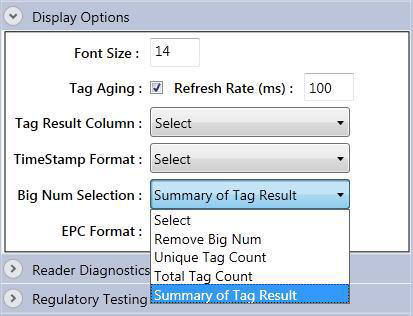

(7) Görüntüleme seçenekleri

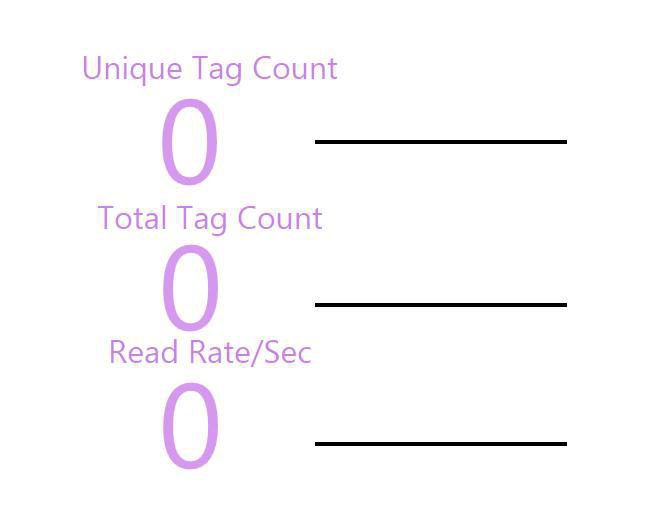

"SunnaryofTagResult" aracılığıyla bu seçenekten, etiket okuma istatistiksel verileri Demo ana arayüzünde görüntülenebilir.
(8) Kart okuyucu
Arayüzün üst kısmındaki Oku düğmesine tıklayın
Okuma sonuçlarına örnek:
(9) IP adresini değiştirme
Okuyucunun varsayılan IP adresi 192.168.8.166'tır ve port numarası 8086'dır.

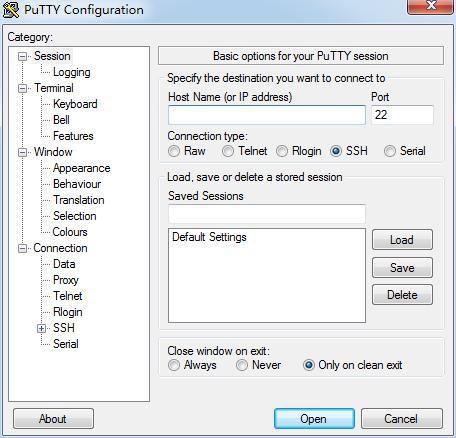

IP adresini değiştirmek için PuTTY gereklidir. Bu kılavuz, açıklama amacıyla PuTTY v0.63.0.0.43510830 sürümünü kullanmaktadır.

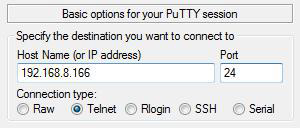

Bağlantı Türü olarak Telnet seçeneğini belirleyin, IP adresini ve port numarasını girin, Aç'a tıklayın; parametreler aşağıdaki gibidir:

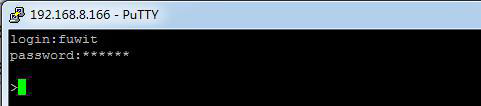

Okuyucuya bağlandıktan sonra kullanıcı adı olarak: fuwit girin, Enter tuşuna basın ve ardından şifre olarak: 123456 girin
İmlecin bulunduğu yere: ipsetip alt ağ maskesi ağ geçidi yazın, Enter tuşuna basın; ayar başarıyla yapıldıysa şu mesaj görüntülenir:
Tam örnek aşağıda verilmiştir:
IP ayarı başarıyla tamamlandıktan sonra, değişikliğin geçerli olması için okuyucuyu yeniden başlatın.
Başarıyla değiştirilen IP adresini lütfen not alın.
Günlük bakım ve onarım
1. Günlük bakım
Depolama gereksinimlerine uygun şekilde saklayın.
2. Yaygın arıza analizi ve çözümü
Bu bölüm, FU-M6-M okuyucusu kullanılırken kullanıcıların cihazda anormal bir durumla karşılaştıklarında uygulayacakları çözüm yöntemlerini ana hatlarıyla açıklar.
Cihaz açıldıktan sonra güç göstergesi yanmaz ☆ Güç kaynağı sistemi arızası: Güç kaynağının normal olup olmadığını kontrol edin;
Diğer gösterge ışıkları yanıyorsa, iç devrede bir arıza olabilir.
Bakım için lütfen şirketimizle iletişime geçin.
Ağ portu bağlanamıyor
Okuyucunun fabrikadan çıkışı sırasında ayarladığı varsayılan IP adresi şudur: 192.168.8.166. Bağlantı kurulurken ana bilgisayarın IP adresi ile okuyucunun IP adresinin aynı ağ segmentinde olduğundan emin olun (örneğin "192.168.8.XXX"); bu, okuma ve yazma işlemleri için kullanılabilir. Okuyucunun IP adresini unutursanız, IP’yi sıfırlama yöntemiyle ilgili olarak şirketimizle iletişime geçiniz. Shenzhen Fuwit Technology Co., Ltd.
Kart okunamıyor
☆ Kablonun doğru şekilde takılıp takılmadığını kontrol edin; kablo takılı değilse veya bağlantısı güvenli değilse, bilgisayardan gelen komutlar okuyucuya iletilmez;
☆ Anten konektörünün sıkıca bağlı olduğunu ve etiketin hasar görmediğini kontrol edin;
☆ Okuyucunun doğru şekilde yapılandırıldığından emin olun.
Kullanıcıların kendi başlarına çözemediği sorunlar için lütfen bakım konularını görüşmek üzere şirketimizle iletişime geçin.
Satış sonrası
Kullanıcı bu okuyucu cihazını kullanırken kendisi tarafından çözülemeyen bir sorunla karşılaştığında, lütfen şirketimizle iletişime geçsin.
Kullanıcı şirketle iletişime geçmeden önce aşağıdaki bilgileri elinizde hazır tutun:
Şirketin mühendisleri sorunun uzaktan çözülemeyeceğine karar verir ve kullanıcının okuyucuyu tamir için geri göndermesi gerektiğini belirlerse, müşteri hizmetleri temsilcisi size bir iade onay numarası (RMA - Return Merchandise Authorization) verecektir. Bu numarayı lütfen iade paketleme kutusunun dış yüzüne yazın ve aynı numarayı bir kağıda yazıp kutunun içine koyun; böylece kullanıcının iade ettiği ürünler hızlıca işlenecektir.
Okuyucuyu tamir hizmetine iade ederken lütfen aşağıdaki adımları izleyin:
Okuyucuyu ve aksesuarlarını orijinal antistatik köpük paketleme kutusuna dikkatlice yerleştirin.
Orijinal paketleme kutusu artık mevcut değilse, lütfen koruyucu bir kutu seçin;
Kutunun içeriğini kaplamak için dolgu malzemeleri kullanın;
Kutunun içine RMA numarasını içeren bir not ekleyin;
Kutunun dış yüzüne RMA numarasını ve "Kırılabilir" kelimesini yazın.
